Գրանցված է Լեռնային Ղարաբաղի Հանրապետության արդարադատության նախարարության կողմից 2012 թվականի մարտի 7-ին Պետական գրանցման համարը 2111233



ԼԵՌՆԱՅԻՆ ՂԱՐԱԲԱՂԻ ՀԱՆՐԱՊԵՏՈՒԹՅԱՆ ԿԱՌԱՎԱՐՈՒԹՅԱՆՆ

ԱՌԸՆԹԵՐ ՔԱՂԱՔԱՑԻԱԿԱՆ ԱՎԻԱՑԻԱՅԻ ՎԱՐՉՈՒԹՅՈՒՆ



Հ Ր Ա Մ Ա Ն



«22» փետրվարի 2012թ.

N 09-Ն

ք. Ստեփանակերտ



ԼԵՌՆԱՅԻՆ ՂԱՐԱԲԱՂԻ ՀԱՆՐԱՊԵՏՈՒԹՅԱՆ ՄԻՋԱԶԳԱՅԻՆ ԵՎ ՆԵՐՔԻՆ

ՕԴԱՆԱՎԱԿԱՅԱՆՆԵՐԻ ԱԵՐՈԴՐՈՄՆԵՐԻ ՍԵՐՏԻՖԻԿԱՑՄԱՆ

ԿԱՐԳԸ ՍԱՀՄԱՆԵԼՈՒ ՄԱՍԻՆ



Ղեկավարվելով «Ավիացիայի մասին» Լեռնային Ղարաբաղի Հանրապետության օրենքի 12-րդ հոդվածի 4-րդ մասով.



ՀՐԱՄԱՅՈՒՄ ԵՄ՝



1. Հաստատել Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգը` համաձայն հավելվածի:

2. Սույն հրամանը ուժի մեջ է մտնում պաշտոնական հրապարակման օրվան հաջորդող տասներորդ օրը:





ՊԵՏ	Դ. ԱԹԲԱՇՅԱՆ





Հավելված Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչության պետի 2012թ. փետրվարի 22-ի N 09-Ն հրամանի



ԿԱՐԳ



ԼԵՌՆԱՅԻՆ ՂԱՐԱԲԱՂԻ ՀԱՆՐԱՊԵՏՈՒԹՅԱՆ ՄԻՋԱԶԳԱՅԻՆ ԵՎ ՆԵՐՔԻՆ

ՕԴԱՆԱՎԱԿԱՅԱՆՆԵՐԻ ԱԵՐՈԴՐՈՄՆԵՐԻ ՍԵՐՏԻՖԻԿԱՑՄԱՆ



ԲԱԺԻՆ I

ԱԵՐՈԴՐՈՄՆԵՐԻ ՍԵՐՏԻՖԻԿԱՑՈՒՄ



ԳԼՈՒԽ I

ԸՆԴՀԱՆՈՒՐ ԴՐՈՒՅԹՆԵՐ



1. Միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգը (այսուհետ՝ Կարգ) սահմանում է միջազգային և ներքին օդանավակայանների աերոդրոմների (այսուհետ՝ Աերոդրոմ) սերտիֆիկացումը, որտեղ շահագործվում են քաղաքացիական օդանավեր:

2. Կարգի դրույթները տարածվում են Լեռնային Ղարաբաղի Հանրապետության քաղաքացիական և քաղաքացիական ու ռազմական ավիացիայի օդանավերի համատեղ բազավորման և համատեղ օգտագործման Աերոդրոմների վրա:



ԳԼՈՒԽ II

ԱԵՐՈԴՐՈՄՆԵՐԻ ՍԵՐՏԻՖԻԿԱՑՈՒՄԸ



3. Կարգի իմաստով Աերոդրոմների սերտիֆիկացում է համարվում գործառույթ, որի ընթացքում տեսական և գործնական եղանակներով ուսումնասիրվում է Աերոդրոմի համապատասխանությունը Կարգի 2-րդ բաժնով և Չիկագոյի կոնվենցիայի թիվ 14 «Աերոդրոմներ» Հավելվածի թիվ 1 հատորով սահմանված չափանիշերին և միջազգային ստանդարտներին:

4. Աերոդրոմների սերտիֆիկացումն իրականացվում է Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչության (այսուհետ՝ Վարչություն) պետի հրամանով ստեղծված հանձնաժողովի (այսուհետ` Հանձնաժողով) կողմից` մեկամսյա ժամկետում, հետևյալ փուլերով և կարգով՝

1) նախնական հայտի ուսումնասիրություն: Աերոդրոմը շահագործողի (այսուհետ՝ Հայտատու) կողմից Վարչություն է ներկայացվում Աերոդրոմը սերտիֆիկացնելու նախնական հայտ, ներառելով Աերոդրոմի վերաբերյալ հետևյալ տեղեկությունները՝ աշխարհագրական դիրքը (կոորդինատները), երկրաչափական չափսերը, տարրերի (վազքուղի, ղեկուղի, կառամատույց) կրողունակությունը և օդանավերի տիպերը, որոնք նախատեսվում է շահագործել.

ա. կարգի իմաստով Աերոդրոմի շահագործող է համարվում օդանավակայանի սեփականատերը կամ այն իրավաբանական անձը, որն իրականացնում է օդանավակայանի կառավարումը և շահագործումը.

բ. եթե Աերոդրոմի վազքուղին(ները) նախատեսվում է սերտիֆիկացնել Քաղաքացիական ավիացիայի միջազգային կազմակերպության (այսուհետ` ԻԿԱՕ) ստանդարտներով սահմանված I, II կամ III կարգախմբերով, ապա նախնական հայտին կից ներկայացվում է մասնագիտացված կազմակերպության փորձագիտական եզրակացությունն Աերոդրոմի շրջանի համապատասխանության վերաբերյալ.

գ. Հանձնաժողովը, հինգօրյա ժամկետում, ուսումնասիրելով վերը նշված տեղեկությունները, ինչպես նաև Աերոդրոմի շրջակա տեղանքի պայմանները, գնահատում է Աերոդրոմի անվտանգ շահագործման հնարավորություններն ու սերտիֆիկացման նպատակահարմարությունը և արդյունքների մասին գրավոր տեղեկացնում է Հայտատուին.

դ. նախնական հայտի ուսումնասիրությունների բացասական արդյունքի դեպքում Աերոդրոմի սերտիֆիկացման գործընթացը դադարեցվում է.

ե. տվյալ փուլի աշխատանքները կարող են իրականացվել Հայտատուի հետ համատեղ.

2) պաշտոնական հայտի ներկայացում: Նախնական հայտի վերաբերյալ դրական պատասխան ստանալու դեպքում Հայտատուն Վարչություն է ներկայացնում պաշտոնական հայտի փաթեթը, որն ընդգրկում է՝

ա. Աերոդրոմը սերտիֆիկացնելու հայտը, համաձայն Կարգի ենթահավելված 2-ի.

բ. Հայտատուի պարտավորագիրը, համաձայն Կարգի ենթահավելված 3-ի.

գ. տեղեկանք Աերոդրոմում և դրա շրջանում օդային երթևեկության սպասարկման և հարակից միջոցների, ինչպես նաև օդերևութաբանական ապահովման ծառայություններ մատուցող կազմակերպությունների կամ դրանց ստորաբաժանումների մասին.

դ. «Աերոդրոմի ձեռնարկը» (այսուհետ՝ Ձեռնարկ), որը մշակվում և հաստատվում է Հայտատուի կողմից, համաձայն ԻԿԱՕ-ի DOC. 9774 (ՓԱՍՏ. 9774) փաստաթղթի «C» և «Լրացում» բաժինների դրույթների: Ձեռնարկում պետք է ընդգրկված լինեն նաև Աերոդրոմի վթարափրկարարական և հակահրդեհային անվտանգության միջոցառումների ծրագիրը և տեղեկություններ թռիչքների անվտանգության կառավարման համակարգի վերաբերյալ` ԻԿԱՕ-ի DOC. 9859 (ՓԱՍՏ. 9859)-ում ամրագրված ուղեցույցերի համաձայն.

ե. ի լրումն սույն կետում թվարկած փաստաթղթերի, Վարչության հարցման համաձայն, Հայտատուն ներկայացնում է տեղեկություններ Աերոդրոմի շահագործումը և տեխնիկական սպասարկումն ապահովող ստորաբաժանումների և դրանց աշխատակիցների մասնագիտական պատրաստվածության մասին.

3) պաշտոնական հայտի գնահատում: Հանձնաժողովը, տասնօրյա ժամկետում, ուսումնասիրում և գնահատում է՝

ա. Ձեռնարկի համապատասխանությունը սույն կետի 2-րդ ենթակետի «դ» պարբերությունում ներկայացված պահանջներին.

բ. Ձեռնարկում ներկայացված Աերոդրոմի տարրերի (վազքուղի(ներ), ղեկուղի(ներ), կառամատույց(ներ), անվտանգության եզրագոտիներ, թռիչքագոտի(ներ)) ֆիզիկական բնութագրերի, Աերոդրոմում տեղադրված և շահագործվող սարքավորումների, ինչպես նաև դրանց տեխնիկական ցուցանիշների համապատասխանությունը սույն կետի 2-րդ ենթակետում ներկայացված փաստաթղթերով սահմանված չափանիշերին.

գ. Հայտատուի կողմից թռիչքային և ավիացիոն անվտանգության ապահովմանն ուղղված միջոցառումները.

դ. Աերոդրոմում և դրա շրջանում օդային երթևեկության սպասարկման և հարակից միջոցների, ինչպես նաև օդերևութաբանական ապահովման ծառայություններ մատուցող կազմակերպությունների կամ դրանց ստորաբաժանումների համապատասխան թույլտվությունները, համաձայն «Ավիացիայի մասին» Լեռնային Ղարաբաղի Հանրապետության օրենքի 11-րդ հոդվածի դրույթների.

ե. եթե Աերոդրոմում առկա են անհամապատասխանություններ միջազգային ստանդարտներից, ապա Ձեռնարկին կից Հայտատուի կողմից ներկայացվում են դրանց ցանկը և ձեռնարկված միջոցառումները, որոնցով ապահովվում է թռիչքային և ավիացիոն անվտանգության համազոր մակարդակը.

4) Ձեռնարկի վերաբերյալ դիտողություններ և առաջարկություններ: Դրանց բացակայության դեպքում այն հաստատվում է նաև Վարչության պետի կողմից, իսկ դրանց առկայության դեպքում այն պաշտոնապես վերադարձվում է Հայտատուին լրամշակման.

5) Աերոդրոմի գործնական ուսումնասիրություն: Հանձնաժողովը Հայտատուի հետ համատեղ ուսումնասիրում է Աերոդրոմի փաստացի համապատասխանությունը Ձեռնարկում ներկայացված տվյալների հետ, ինչպես նաև անցկացնում է Աերոդրոմում տեղադրված ու շահագործվող համակարգերի և մեքենասարքավորումների զննում.

6) սույն կետի 5-րդ ենթակետում նշված գործառույթների շրջանակներում ուսումնասիրվում են՝

ա. Աերոդրոմի տարրերի ֆիզիկական վիճակը (չափերը, համակցումները, ծածկույթի վիճակը).

բ. Աերոդրոմում և դրա շրջանում առկա օդային խոչընդոտները և դրանց մականշումները.

գ. Աերոդրոմում տեղադրված նավիգացիոն լուսաազդանշանային համակարգը, խոչընդոտների գիշերային մականշումները (լուսափարոսները), կառամատույցի լուսարձակային լուսավորությունը.

դ. Աերոդրոմի էներգամատակարարման համակարգը, այդ թվում՝ անխափան էներգասնուցման ապահովումը և հոսանքի պահուստային աղբյուրները.

ե. Աերոդրոմում տեղադրված քամու ուղության ցուցիչը(ները) և դրա(նց) գիշերային լուսավորվածությունը.

զ. Աերոդրոմի տարրերի մականշումները.

է. Աերոդրոմային նշանները.

ը. կառամատույցում օդանավերի և դրանց սպասարկող տեխնիկական միջոցների հողանցման կետերը.

թ. Աերոդրոմի փրկարարական և հրշեջ միջոցներն ու սարքավորումները.

ժ. Աերոդրոմի տարրերի շահագործողական վիճակի պահպանման համար նախատեսված մեքենա-մեխանիզմները, այդ թվում՝ վազքուղու ծածկույթի շփման գործակիցը չափող միջոցները.

ի. Աերոդրոմում և դրա շրջանում թռիչքների անվտանգությանը սպառնացող լույսերի առկայությունը:

5. Գործնական ուսումնասիրությունների արդյունքները և Աերոդրոմի սերտիֆիկացման վերաբերյալ եզրակացությունը Հանձնաժողովի կողմից, արձանագրության ձևով, ներկայացվում են Վարչության պետին:

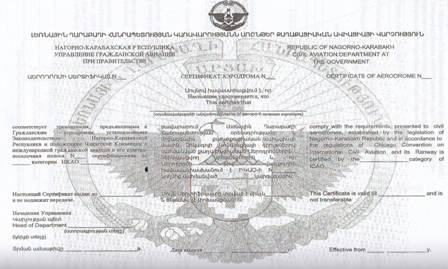

6. Հանձնաժողովի դրական եզրակացության դեպքում, Վարչության համապատասխան հրամանով Հայտատուին տրվում է «Աերոդրոմի Սերտիֆիկատ» (այսուհետ՝ Սերտիֆիկատ), համաձայն Կարգի ենթահավելված 4-ի:

7. Սերտիֆիկատը ստանալուց հետո, Հայտատուն, սահմանված կարգի համաձայն, ներկայացնում է հայտ Աերոդրոմի վերաբերյալ տեղեկություններն աերոնավիգացիոն տեղեկագրում հրապարակելու համար:

8. Եթե գործնական ուսումնասիրությունների արդյունքում Կարգի 4-րդ կետի 6-րդ ենթակետով ներկայացված Աերոդրոմի և այնտեղ տեղադրված ու շահագործվող համակարգերի ցուցանիշները չեն համապատասխանում միջազգային ստանդարտներով սահմանված չափանիշներին և չեն ձեռնարկված համազոր միջոցառումներ՝ թռիչքային ու ավիացիոն անվտանգությունն ապահովելու նպատակով, Հանձնաժողովի եզրակացության հիման վրա Աերոդրոմի սերտիֆիկացման պաշտոնական հայտը մերժվում է Վարչության կողմից: Մերժման և դրա պատճառների մասին Վարչությունը գրավոր տեղեկացնում է Հայտատուին:

9. Կարգի 8-րդ կետում նշված պատճառները մեկամսյա ժամկետում վերացնելու դեպքում Հայտատուն կարող է կրկին դիմել Վարչություն` գործնական ուսումնասիրություններ անցկացնելու համար:



ԳԼՈՒԽ III

ԱԵՐՈԴՐՈՄԻ ՍԵՐՏԻՖԻԿԱՏԸ



10. Սերտիֆիկատը տրվում է անժամկետ: Եթե Աերոդրոմում նախատեսվում է իրականացնել փոփոխություններ (Աերոդրոմի տարրերի երկրաչափական չափերի և արհեստական ծածկույթի, Աերոդրոմի լուսաազդանշանային և ռադիոնավիգացիոն համակարգերի փոփոխություններ, Աերոդրոմի շրջանում օդային երթևեկության խոչընդոտներ հանդիսացող նոր օբյեկտների կառուցում), ապա տրվում է ժամանակավոր Սերտիֆիկատ` մինչև փոփոխությունների ավարտը:

11. Սերտիֆիկատի գործողությունը կարող է դադարեցվել Վարչության կողմից «Ավիացիայի մասին» Լեռնային Ղարաբաղի Հանրապետության օրենքի 12-րդ հոդվածի 7-րդ մասի դրույթների համաձայն կամ Հայտատուի ներկայացմամբ՝ Աերոդրոմի շահագործումը դադարեցնելու պատճառով: Նշված դեպքերում Սերտիֆիկատի բնօրինակը վերադարձվում է Վարչություն: Համաձայն «Ավիացիայի մասին» Լեռնային Ղարաբաղի Հանրապետության օրենքի 12-րդ հոդվածի 11-րդ մասի դրույթների, Վարչությունը կարող է անցակացնել սերտիֆիկացված Աերոդրոմների ուսումնասիրություններ և տեսչական ստուգումներ և, եթե դրանց արդյունքում հայտանբերվում են թերություններ, որոնք չեն ազդում թռիչքների և ավիացիոն անվտանգությանը, կարող է`

1) սահմանել ժամկետ դրանց վերացման համար.

2) եթե սահմանված ժամկետում Աերոդրոմ շահագործողի կողմից ներկայացված թերությունները չեն վերացվում, ապա Վարչության պետի հրամանով կիրառել սահմանափակումներ Աերոդրոմի, դրա տարրերի կամ դրանց հատվածների շահագործման պայմանների նկատմամբ` մինչև թերությունների վերացնելը:

12. Սերտիֆիկատի և Ձեռնարկի բնօրինակները պահվում են Հայտատուի մոտ, իսկ պատճեները՝ Վարչությունում: Աերոդրոմը շահագործողի փոփոխման դեպքում Սերտիֆիկատի բնօրինակը ենթակա է փոփոխման:



ԳԼՈՒԽ IV

ԼՐԱՑՈՒՑԻՉ ԴՐՈՒՅԹՆԵՐ



13. Կարգի 4-րդ կետում նշված ժամկետը չի ներառում Հայտատուի կողմից Ձեռնարկի լրամշակման, ինչպես նաև պաշտոնական հայտի մերժման պատճառների վերացման ժամանակահատվածները:

14. Անհրաժեշտության դեպքում, Վարչությունը կարող է Հանձնաժողովի ներկայացմամբ Հանձնաժողովի աշխատանքներում ընդգրկել այլ կազմակերպությունների մասնագետների, այդ թվում՝ արտերկրներից:

15. Եթե Հայտատուի կողմից սերտիֆիկացված Աերոդրոմում նախատեսվում է իրականացնել փոփոխություններ (Աերոդրոմի տարրերի երկրաչափական չափերի և արհեստական ծածկույթի, Աերոդրոմի լուսաազդանշանային և ռադիոնավիգացիոն համակարգերի փոփոխություններ, Աերոդրոմի շրջանում օդային երթևեկության խոչընդոտներ հանդիսացող նոր օբյեկտների կառուցում), ապա դրանք նախապես համաձայնեցվում են Վարչության հետ:

16. Սույն Կարգը կիրառվում է նաև Աերոդրոմների վազքուղուն ԻԿԱՕ-ի ստանդարտներով սահմանված ավելի բարձր կարգախումբ շնորհելու դեպքում:

Նշված դեպքում Հայտատուի կողմից ներկայացվում է հայտ, համաձայն Կարգի ենթահավելված 4-ի:



ԲԱԺԻՆ 2

ՍԵՐՏԻՖԻԿԱՑՎԱԾ ԱԵՐՈԴՐՈՄՆԵՐԻ ՉԱՓԱՆԻՇՆԵՐԸ

ԵՎ ԴՐԱՆՑ ՆԵՐԿԱՅԱՑՎՈՂ ՊԱՀԱՆՋՆԵՐԸ



ԳԼՈՒԽ V

ԱԵՐՈԴՐՈՄԻ ՏԱՐՐԵՐԸ ԵՎ ԴՐԱՆՑ ՖԻԶԻԿԱԿԱՆ ԲՆՈՒԹԱԳՐԵՐԸ



17. Վազքուղի՝ Աերոդրոմի որոշակի ուղղանկյուն հատված, որը նախատեսված է օդանավերի թռիչք-վայրէջքի համար`

1) Աերոդրոմի վազքուղու և շահագործվող օդանավերի երկրաչափական բնութագրերին համապատասխան սահմանվում է Աերոդրոմի ծածկագիր, որը կազմված է երկու տարրերից` թվային և տառային.

2) ծածկագրի թվային և տառային տարրերի ցուցանիշները ներկայացված են հետևյալ աղյուսակում.



Առաջին տարրը		Երրկրորդ տարրը
Վազքուղու ծածկագրի թվային նիշը	Վազքուղու երկարությունը ստանդարտ պայմաններում	Վազքուղու ծածկագրի տառային նիշը	Օդանավի թևերի բացվածքը	Օդանավի հիմնական հենասարքի արտաքին անվադողերի միջև հեռավորությունը
1	մինչև 800մ	A	մինչև 15մ	մինչև 4.5մ
2	800մ մինչև 1200մ	B	15մ մինչև 24մ	4.5մ մինչև 6մ
3	1200մ մինչև 1800մ	C	24մ մինչև 36մ	6մ մինչև 9մ
4	1800մ ավելի	D	36մ մինչև 52մ	9մ մինչև 14մ
		E	52մ մինչև 65մ	9մ մինչև 14մ
		F	65մ մինչև 80մ	14մ մինչև 16մ



3) Ստանդարտ պայմաններում վազքուղու երկարություն է համարվում վազքուղու այն նվազագույն երկարությունը, որն անհրաժեշտ է առավել թռիչքային քաշ ունեցող օդանավերի շահագործման համար ստանդարտ օդերևութաբանական պայմաններում` ծովի մակերևույթի բարձրության վրա և վազքուղու զրոյական թեքության դեպքում և հաշվարկվում է հետևյալ բանաձևի համաձայն`

որտեղ`

L_փաս - վազքուղու փաստացի երկարությունն է,

K_p  - վազքուղու հարաբերական բարձրության ճշգրտման գործակիցն է, որը որոշվում էհետևյալ բանաձևով`



K_p  = 1 + 2,33x10^-4 H_վու, որտեղ`



H_վու –ծովի մակարդակի նկատմամբ վազքուղու առավելագույն բարձր կետի բարձրությունն է` Աերոդրոմի գերազանցումը, որը չափվում է մինչև 0.5մ կամ 1ֆուտ ճշտությամբ,

K_t  - Աերոդրոմի միջավայրի ջերմաստիճանի ճշգրտման գործակիցն է, որը որոշվում է հետևյալ բանաձևով`



K_t = 0,82 + 1,07x10^-2 t₁₃, որտեղ`



t₁₃ – Աերոդրոմի միջավայրի օդի միջին ամսեկան ջերմաստիճանն է Ցելսիուսի սանդղակով`տարվա առավելագույն շոգ ամսվա ժամը 13⁰⁰-ի կտրվածքով,

K_i - վազքուղու երկայնակի թեքության ճշգրտման գործակիցն է, որը`

-L_փաս. ≤ 1000մ դեպքում հավասար է 1 + 5 i_միջ.

- L_փաս.> 1000մ դեպքում հավասար է 1 + 9 i_միջ, որտեղ.

i_միջ - վազքուղու երկայնակի թեքության միջին մեծությունն է:



18. Ըստ նավիգացիոն միջոցների հագեցվածության, վազքուղիները դասակարգվում են հետևյալ կարգախմբերի`

1) չսարքավորված վազքուղիներ, որտեղ օդանավերի թռիչք-վայրէջքը կատարվում է տեսողական թռիչքների կանոններով:

2) սարքավորված վազքուղիներ, որտեղ օդանավերի թռիչք-վայրէջքը կատարվում է սարքավորումների միջոցով իրականացվող թռիչքների կանոններով, որոնք իրենց հերթին դասկարգվում են`

ա. օդանավերի ոչ ճշգրիտ վայրէջքի համար վազքուղի, որը սարքավորված է տեսողական միջոցներով և ոչ տեսողական որևիցէ միջոցով, որոնք առնվազն ապահովում են օդանավի ուղղորդումը դեպի վայրէջքագիծը.

բ. ճշգրիտ վայրէջքի համար I-ին կարգախմբի վազքուղի, որը սարքավորված է տեսողական միջոցներով և վայրէջքային GLS(Ջի Էլ Էս), ILS (Այ Էլ Էս) և(կամ) MLS (Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, և նախատեսված է օդանավերի վայրէջքի համար հետևյալ պայմաններում` վայրէջքի մասին որոշումն ընդունվում է 60մ (200ֆուտ) ոչ ցածր բարձրության վրա, օդերևութաբանական կամ վազքուղու վրայի տեսանելիությունները պետք է լինեն ոչ պակաս համապատասխանաբար 800 և 550 մետրից.

գ. ճշգրիտ վայրէջքի համար II-րդ կարգախմբի վազքուղի, որը սարքավորված է տեսողական միջոցներով և վայրէջքային GLS (Ջի Էլ Էս) և(կամ), ILS (Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, և նախատեսված է օդանավերի վայրէջքի համար հետևյալ պայմաններում` վայրէջքի մասին որոշումն ընդունվում է 60մ-ից (200ֆուտ) ցածր, բայց ոչ ցածր 30մ (100ֆուտ) բարձրության վրա, տեսանելիությունը վազքուղու վրա պետք է լինի ոչ պակաս 300մ.

դ. ճշգրիտ վայրէջքի համար III-րդ կարգախմբի վազքուղի, որը սարքավորված է վայրէջքային GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, և նախատեսված է օդանավերի վայրէջքի համար հետևյալ պայմաններում`

III-A - վայրէջքի մասին որոշումն ընդունվում է 30 մետրից (100ֆուտ) ցածր բարձրության վրա կամ առանց նշված բարձրության սահմանափակման, եթե վազքուղու վրա տեսանելիությունն առնվազն 175 մետր է.

III-B - վայրէջքի մասին որոշումն ընդունվում է 15 մետրից (50ֆուտ) ցածր բարձրության վրա կամ առանց նշված բարձրության սահմանափակման, եթե վազքուղու վրա տեսանելիությունը քիչ է 175 մետրից, բայց ոչ պակաս 50 մետրից.

III-C - վայրէջքի մասին որոշման ընդունման բարձրության և վազքուղու վրայի տեսանելիության նկատմամբ սահմանափակումներ չեն սահմանվում.

ե. սույն կետում նշված վայրէջքի մասին որոշում ընդունելու բարձրությունները հաշվվում են հարաբերական վազքուղու շեմի բարձրության նկատմամբ:

19. Վազքուղու լայնությունը` կապված Աերոդրոմի ծածկագրի թվային նիշից, պետք է լինի ոչ պակաս հետևյալ աղյուսակում ներկայացված մեծություններից`



Ծածկագրի թվային նիշը	Ծածկագրի տառային նիշը
	A	B	C	D	E
1	18մ	18մ	23մ	-	-
2	23մ	23մ	30մ	-	-
3	30մ	30մ	30մ	45մ	-
4	-	-	45մ	45մ	45մ



Օդանավերի ճշգրիտ վայրէջքի համար սարքավորված «1» և «2» ծածկագրով վազքուղիների լայնությունը պետք է լինի առնվազն 30մ:

20. Վազքուղու վրա ջրակուտակումները բացառելու նպատակով անհրաժեշտ է ապահովել ծածկույթի երկայնակի և լայնակի թեքություններ:

1) Վազքուղու ամբողջ երկարությամբ երկայնակի թեքությունը չպետք է գերազանցի`

ա. 1% - «3» կամ «4» ծածկագրով վազքուղիների համար.

բ. 2% - «1» կամ «2» ծածկագրով վազքուղիների համար:

2) Վազքուղու ցանկացած հատվածի երկայնակի թեքությունը չպետք է գերազանցի`

ա. 1.25 % -«4» ծածկագրով վազքուղիների համար, բացառությամբ վազքուղու առաջին և վերջին քառորդների համար, որտեղ այն չպետք է գերազանցի 0.8%.

բ. 1.5 % - «3» ծածկագրով վազքուղիների համար, բացառությամբ ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների առաջին և վերջին քառորդների համար, որտեղ այն չպետք է գերազանցի 0.8%-ը:

3) Եթե վազքուղու երկարությամբ երկայնակի թեքությունների փոփոխություններն անխուսափելի են, ապա հարակից թեքությունների տարբերությունը չպետք է գերազանցի`

ա. 1.5 % - «3» կամ «4» ծածկագրով վազքուղիների համար.

բ. 2% - «1» կամ «2» ծածկագրով վազքուղիների համար:

4) Հարակից հատվածների թեքությունների անցումը պետք է իրականացվի կորագծային մակերևույթով, որի ցուցանիշները չպետք է գերազանցեն՝

ա. 0.1% - 30մ վրա (կորագծի նվազագույն շառավիղը՝ 30000մ) - «4» ծածկագրով վազքուղիների համար.

բ. 0.2% - 30մ վրա (կորագծի նվազագույն շառավիղը՝ 15000մ) - «3» ծածկագրով վազքուղիների համար.

գ. 0.4% - 30մ վրա (կորագծի նվազագույն շառավիղը՝ 7500մ) - «1» կամ «2» ծածկագրով վազքուղիների համար:

5) Եթե վազքուղու երկարությամբ թեքությունների փոփոխություններն անխուսափելի են, ապա դրան պետք է ապահովեն լիարժեք տեսանելիություն`

ա. վազքուղու 3մ բարձրության վրա գտնվող ցանկացած կետից վազքուղու երկարության առնվազն կեսի և նույն բարձրության վրա գտնվող կետերի միջև, եթե վազքուղու լայնությունը համապատասխանում է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրին.

բ. վազքուղու 2մ բարձրության վրա գտնվող ցանկացած կետից վազքուղու երկարության առնվազն կեսի և նույն բարձրության վրա գտնվող կետերի միջև, եթե վազքուղու լայնությունը համապատասխանում է «B» (Բի) ծածկագրին.

գ. վազքուղու 1.5մ բարձրության վրա գտնվող ցանկացած կետից վազքուղու երկարության առնվազն կեսի և նույն բարձրության վրա գտնվող կետերի միջև, եթե վազքուղու լայնությունը համապատասխանում է «A»(Էյ) ծածկագրին:

21. Վազքուղու վրա անհրաժեշտ է բացառել վազքուղու ծածկույթի անհարթությունները կամ իրարից մոտ գտնվող թեքությունների զգալի փոփոխությունները:

1) Երկու հաջորդող կորագծերի հատման կետերի միջև հեռավորությունը պետք է լինի ոչ պակաս.

ա. թեքության համապատասխան փոփոխությունների բացարձակ թվային արժեքների գումարը բազմապատկած`

30000մ - «4» ծածկագրով վազքուղիների համար.

15000մ - «3» ծածկագրով վազքուղիների համար.

5000մ - «1» կամ «2» ծածկագրով վազքուղիների համար.

բ. 45մ, կապված նրանից թե որ մեծությունն է ավելի մեծ:

22. Վազքուղիների լայնակի կտրվածքը պետք է լինի երկլանջային`

1) Յուրաքանչյուր լանջի լայնակի թեքությունը չպետք է գերազանցի՝

ա. 1.5 % - «C»(Սի), «D»(Դի), «E»(Ի) կամ « F» (Էֆ) ծածկագրով վազքուղիների համար.

բ. 2% - «A»(Էյ) կամ «B»(Բի) ծածկագրով վազքուղիների համար.

բացառությամբ վազքուղու և ղեկուղու հատման հատվածների թեքությունների.

2) Լանջերի լայնակի թեքությունները պետք է լինեն հավասար և համաչափ (սիմետրիկ): Վազքուղու ամբողջ երկարությամբ լայնակի թեքությունը հիմնականում պետք է լինի անփոփոխ, բացառությամբ վազքուղու և ղեկուղու հատման հատվածի.

3) Վազքուղիները կարող են ունենալ նաև միալանջ կտրվածք, եթե դրա երկայնակի թեքությունը նվազող է քամու գերակշռող ուղղությամբ և ապահովում է մակերևույթային ջրերի արագ հեռացումը:

23. Վազքուղու անվտանգության եզրագոտի` վաքուղու արհեստական ծածկույթին կից հատված, որն օդանավերի վայրէջքի ուղղությունից շեղման դեպքում ապահովում է դրանց հարթ անցումը վազքուղու արհեստական ծածկույթից դեպի ազատ գոտի`

1) վազքուղու անվտանգության եզրագոտին ձգվում է վազքուղու ամբողջ երկարությամբ` վազքուղու առանցքագծի նկատմամբ համաչափ.

2) վազքուղու անվտանգության եզրագոտիները պետք է նախատեսված լինեն՝

ա. «D»(Դի) և «E»(Ի) ծածկագրով վազքուղիների համար, եթե վազքուղու լայնությունը քիչ է 60մ.

բ. « F» (Էֆ) ծածկագրով վազքուղիների համար.

3) վազքուղու և նրա անվտանգության եզրագոտիների ընդհանուր լայնությունը պետք է լինի առնվազն՝

ա. 60մ «D»(Դի) և «E»(Ի) ծածկագրով վազքուղիների համար.

բ. 75մ « F» (Էֆ) ծածկագրով վազքուղիների համար.

4) վազքուղու անվտանգության եզրագոտիները կարող են ունենալ արհեստական կամ գրունտային ծածկույթ, որը պետք է համակցված լինի վազքուղու ծածկույթի հետ նույն մակարդակի վրա և դրանց ամրությունը պետք է համապատասխանի տվյալ Աերոդրոմում շահագործվող օդանավերի առավելագույն թռիչքային քաշին: Վազքուղու անվտանգության եզրագոտիների թեքությունը չպետք է գերազանցի 2.5%:

24. Վազքուղու ետադարձի հրապարակ` վազքուղու վերջնամասերին հարող որոշակի հատված, որը նախատեսված է օդանավերի 180<sup>0</sup>շրջադարձի համար`

1) «D»(Դի), «E»(Ի) և « F» (Էֆ) ծածկագրով վազքուղիները պետք է ապահոված լինեն օդանավերի 180⁰ ետադարձի համար նախատեսված հրապարակներով: Հրապարակները տեղակայվում են վազքուղու վերջնամասերում: «A»(Էյ), «B»(Բի) և «C»(Սի) ծածկագրով վազքուղիների համար առաջարկվում է նախատեսել ետադարձի հրապարակ.

2) վազքուղու ետադարձի հրապարակները տեղակայվում են վազքուղու վերջնամասերի աջ կամ ձախ կողմերում` վազքուղու հարթության վրա: Եթե վազքուղու վերջնամասերում առկա են ղեկուղիներ կամ, եթե Աերոդրոմն ունի օդանավերի ետադարձի համար նախատեսված ղեկուղի, վազքուղու ետադարձի հրապարակներ կարող են չնախատեսվել.

3) ետադարձի հրապարակի հատման անկյունը վազքուղու հետ չպետք է գերազանցի 30⁰, իսկ օդանավի գետնավարման ուղու շրջադարձի անկյունը` 45⁰.

4) ետադարձի հրապարակի երկրաչափական չափսերը պետք է ապահովեն հետևյալ աղյուսակում ներկայացվող հեռավորությունները` հրապարակի եզրերի և օդանավի հիմնական անվասայլակի միջև, երբ օդանավը գտնվում է գետնավարման ուղու վրա.



Վազքուղու ծածկագրի տառային նիշը	Օդանավի հիմնական անվասայլակի և ետադարձի հրապարակի  եզրի միջև նվազագույն հեռավորությունը	Ծանոթություն
A	1.5 մետր
B	2.25 մետր
C	3 մետր	շահագործվող օդանավերի հիմնական անվասայլակների միջև հեռավորությունը քիչ է 18 մետրից
C	4.5 մետր	շահագործվող օդանավերի հիմնական անվասայլակների միջև հեռավորությունը հավասար և շատ է 18 մետրից
D, E, F	4.5 մետր



5) ետադարձի հրապարակի ծածկույթը պետք է լինի հարթ և ապահովված համապատասխան թեքությամբ` օդանավերի վնասումները և ջրակուտակումները բացառելու նպատակով, իսկ դրա կրողունակությունը համապատասխանի վազքուղու կրողունակությանը.

6) ետադարձի հրապարակի ծածկույթը պետք է ապահովի օդանավի անվադողերի հետ բավարար կցորդումը.

7) ետադարձի հրապարակը պետք է ապահովված լինի անվտանգության եզրագոտիներով, որոնց լայնությունը հաշվարկվում է` ելնելով շահագործվող առավել խոշոր օդանավի եզրային շարժիչների հեռավորությունից: Անվտանգության եզրագոտիների ծածկույթը և ամրությունը պետք է բացառեն օդանավերի վնասումները:

25. Թռիչքային գոտի (թռիչքագոտի)` Աերոդրոմի որոշակի տարածք, որը բաղկացած է վազքուղուց և արգելակման վերջնագոտուց, եթե այդպիսինը կա, և դրանց շարունակությունների վրա գտնվող սահմանված հատված, որը նախատեսված է վազքուղու սահմաններից օդանավի դուրս գալու դեպքում վերջինիս վնասումները նվազեցնելու, ինչպես նաև թռիչք-վայրէջքի ժամանակ թռիչքագոտու վրայով թռչող օդանավերի անվտանգությունն ապահովելու համար`

1) վազքուղու շարունակությունների վրա գտնվող թռիչքագոտու սահմանված հատվածի երկարությունը պետք է լինի առնվազն`

ա. 60մ - «2», «3» կամ «4» ծածկագրով վազքուղու համար.

բ. 60մ - «1» ծածկագրով և սարքավորված վազքուղու համար.

գ. 30մ - «1» ծածկագրով և չսարքավորված վազքուղու համար.

2) թռիչքագոտու լայնությունը սահմանվում է վազքուղու առանցքագծի նկատմամբ և պետք է լինի առնվազն՝

ա. սարքավորաված վազքուղիների համար`

150մ - «3» կամ «4» ծածկագիրների դեպքում.

75մ - «1» կամ «2» ծածկագիրների դեպքում.

բ. չսարքավորված վազքուղիների համար`

75մ - «3» կամ «4» ծածկագիրների դեպքում.

40մ - «2» ծածկագրի դեպքում.

30մ - «1» ծածկագրի դեպքում.

3) թռիչքագոտու վրա գտնվող ցանկացած օբյեկտ, որը կարող է սպառնալ թռիչքների անվտանգությունը, դիտվում է որպես խոչընդոտ և հնարավորության սահմաններում ենթակա է վերացման:

4) բացառությամբ աերոնավիգացիոն տեսողական միջոցների, չի թույլատրվում այլ անշարժ օբյեկտների տեղադրում թռիչքագոտու վրա` վազքուղու առանցքագծից հետևյալ սահմաններում`

ա. 77.5մ - I, II կամ III կարգախմբով սարքավորված և «4F» ծածկագրով վազքուղու համար.

բ. 60մ - I, II կամ III կարգախմբով սարքավորված և «3» կամ «4» ծածկագրով վազքուղու համար.

գ. 45մ - I կարգախմբով սարքավորված և «1» կամ «2» ծածկագրով վազքուղու համար.

5) Օդանավերի թռիչք-վայրէջքի ընթացքում թռիչքագոտու սահմաններում շարժական օբյեկտների առկայությունը բացառվում է:

6) «3» կամ «4» և «1» կամ «2» ծածկագիրներով սարքավորված վազքուղիների առանցքագծից համապատասխանաբար 75մ և 40մ սահմաններում պետք է նախատեսվի թռիչքագոտու հարթեցված տարածք:

7) չսարքավորված «1» ծածկագրով վազքուղու համար թռիչքագոտու հարթեցված տարածքի լայնությունը սահմանվում է 30մ:

8) վազքուղուն հարող թռիչքագոտու հատվածների մակերևույթը պետք է գտնվի վազքուղու մակերևույթի մակարդակին:

9) թռիչքագոտու հարթեցված տարածքի երկայնակի թեքությունը չպետք է գերազանցի՝

ա. 1.5 % - «4» ծածկագրով վազքուղիների համար.

բ. 1.75 % - «3» ծածկագրով վազքուղիների համար.

գ. 2 % - «1» կամ «2» ծածկագրով վազքուղիների համար:

10) երկայնակի թեքությունների փոփոխությունները թռիչքագոտու ամբողջ երկարությամբ անհրաժեշտ է իրականացնել հնարավորինս սահուն` առանց կտրուկ անցումների և խոշոր հակառակ թեքությունների.

11) թռիչքագոտու հարթեցված տարածքի լայնակի թեքությունները պետք է բացառեն ջրի կուտակումները և չգերազանցեն՝

ա. 2.5% - «3» կամ «4» ծածկագրով վազքուղիների համար.

բ. 3 % - «1» կամ «2» ծածկագրով վազքուղիների համար.

բացառությամբ վազքուղուն հարող 3մ լայնությամբ հատվածների, որոնց թեքությունը կարող է կազմել 5% վազքուղուց արագ ջրահեռացումն ապահովելու նպատակով.

12) թռիչքագոտու հարթեցված տարածքների ամրությունը պետք է համապատասխանի տվյալ Աերոդրոմում շահագործվող օդանավերի առավելագույն թռիչքային քաշին, իսկ մակերեսը պետք է նախապատրաստված լինի այնպես, որպեսզի բացառի օդանավերի վնասումները.

13) թռիչքագոտու հարթեցված հատվածներին հարող մյուս հատվածների լայնակի թեքությունը չպետք է գերազանցի վազքուղու ուղությամբ հաշված աճող թեքության 5%-ը:

26. Անվտանգության վերջնագոտի` Աերոդրոմի որոշակի հատված, որը տեղակայված է վազքուղու շեմերի շարունակությունների վրա և նախատեսված է օդանավի վնասումները կանխելու համար, հետվայրէջքային գերվազքի կամ նախավազքուղային գոտում վայրէջք կատարելու դեպքերում`

1) անվտանգության վերջնագոտիներով պետք է ապահովված լինեն.

ա. «3» կամ «4» ծածկագրով վազքուղիները.

բ. «1» կամ «2» ծածկագրով սարքավորված վազքուղիները.

2) անվտանգության վերջնագոտու երկարությունը պետք է լինի առնվազն 90մ, սակայն «3» կամ «4» և «1» կամ «2» ծածկագիրներով վազքուղիների համար անվտանգության վերջնագոտիների երկարությունն առաջարկվում է ապահովել համապատասխանաբար 240մ և 120մ սահմաններում.

3) անվտանգության վերջնագոտու լայնությունը պետք է առնվազն երկու անգամ գերազանցի վազքուղու լայնությանը, իսկ հնարավորության սահմաններում անվտանգության վերջնագոտու լայնությունը պետք է համապատասխանի թռիչքագոտու հարթեցված հատվածի լայնությանը.

4) անվտանգության վերջնագոտու սահմաններում գտնվող ցանկացած օբյեկտ, որը կարող է սպառնալ թռիչքների անվտանգությանը, համարվում է խոչընդոտ և հնարովորության սահմաններում ենթակա է վերացման.

5) անվտանգության վերջնագոտու մակերևույթը պետք է լինի հարթեցված ու ամրացված և պիտանի լինի օգտագործման` օդանավերի թերի վայրէջքի կամ թռիչքի ժամանակ.

6) անվտանգության վերջնագոտու երկայնակի և լայնակի թեքությունները չպետք է գերազանցեն 5% նվազող թեքության պայմաններում: Թեքությունների փոփոխությունները պետք է իրականացվեն առավելագույնս մեղմ:

27. Խոչընդոտներից ազատ գոտի` Աերոդրոմ շահագործողի վերահսկողության տակ գտնվող գետնի ուղղանկյուն հատված, որն ընտրված և նախապատրաստված է որպես անվտանգ գոտի` օդանավերի վերելքի ժամանակ բարձրություն հավաքելու համար`

1) խոչընդոտներից ազատ գոտին սկսվում է օդանավերի թափավազքի համար նախատեսված հատվածից հետո և դրա երկարությունը չպետք է գերազանցի թափավազքի հատվածի երկարության կեսից ավելիին.

2) իր լայնությամբ խոչընդոտներից ազատ գոտին տարածվում է վազքուղու առանցքագծից 75մ սահմաններում.

3) խոչընդոտներից ազատ գոտու թեքությունը չպետք է գերազանցի 1.25% աճող թեքությամբ հարթության մակերեսը.

4) խոչընդոտներից ազատ գոտու սահմաններում չի թույլատրվում որևիցէ օբյեկտների տեղադրում, բացառությամբ աերոնավիգացիայի համար օգտագործվողների, որոնք տեղադրվում են հնարավորինս ցածր` դյուրաբեկ ամրանների վրա:

28. Արգելակման վերջնագոտի` որոշակի ուղղանկյուն հատված, որը գտնվում է օդանավերի թափավազքի համար նախատեսված հատվածի շարունակության վրա և նախատեսված է օդանավերի ընդհատված թռիչքի ժամանակ թափավազքն ավարտելու համար`

1) արգելակման վերջանգոտին կարող է հանդիսանալ ինչպես վազքուղու որոշակի հատված, այնպես էլ տեղակայվել դրա շարունակությունների վրա, ինչը պայմանավորված է վազքուղու ճակատներին կից հողագոտիների ֆիզիկական բնութագրերից.

2) արգելակման վերջնագոտու լայնությունը, երկայնակի և լայնակի թեքությունները, ինչպես նաև կրողունակությունը և ծածկույթը պետք է համապատասխանեն վազքուղու ցուցանիշներին:

29. Յուրաքանչյուր վազքուղու համար սահմանվում են հետևյալ հեռավորությունները`

1) թափավազքի համար տրամադրվող երկարություն` վազքուղու համապատասխան հատվածի երկարություն, որը նախապատրաստված և հայտարարված է թռիչք կատարող օդանավերի թափավազքի համար.

2) թռիչքի համար տրամադրվող երկարություն` Աերոդրոմի համապատասխան հատվածի երկարություն, որում ընդգրկվում են թափավազքի համար տրամադրվող և խոչընդոտներից ազատ գոտու, եթե այդպիսին նախատեսված է, երկարությունները.

3) ընդհատված թռիչքի համար տրամադրվող երկարություն` Աերոդրոմի համապատասխան հատվածի երկարություն, որում ընդգրկվում են թափավազքի համար տրամադրվող և արգելակման վերջնագոտու, եթե այդպիսին նախատեսված է, երկարությունները.

4) վայրէջքի համար տրամադրվող երկարություն` վազքուղու համապատասխան հատվածի երկարություն, որը նախապատրաստված և հայտարարված է վայրէջք կատարող օդանավերի վազուրդի համար.

5) սույն կետում նշված հեռավորությունները ներկայացվում են Ձեռնարկում` մինչև 1մ ճշտությամբ:

30. Ղեկուղի` Աերոդրոմի որոշակի հատված, որը նախատեսված է օդանավերի արագ ու անվտանգ վերգետնյա երթևեկման (գետնավարման) և Աերոդրոմի համապատասխան գոտիները (վազքուղի, կառամատույց, կայանատեղ) իրար միացնելու համար`

1) իրենց նշանակությամբ ղեկուղիները կարող են լինել միացնող՝ մուտքային, ելքային և(կամ) արագընթաց, որոնք նախատեսված են օդանավերի մուտքը և ելքը դեպի վազքուղի ապահովելու համար, ինչպես նաև գլխավոր և կառամատույցային, որոնք ապահովում են օդանավերի երթևեկումը կառամատույցում և դեպի օդանավերի կայանատեղեր.

2) ղեկուղիների ուղղագծային հատվածի նվազագույն լայնություններն ըստ վազքուղու ծածկագրի ներկայացված են հետևյալ աղյուսակում`



Վազքուղու ծածկագրի տառային նիշը	Ղեկուղու ուղղագծային հատվածի նվազագույն լայնությունը (մ)	Ծանոթություն
A	7.5
B	10	եթե շահագործվող օդանավերի անիվային հենասարքի բազան քիչ է 18 մետրից
C	15	եթե շահագործվող օդանավերի անիվային հենասարքի բազան հավասար կամ շատ է 18 մ
C	18
D	18	եթե շահագործող օդանավերի հիմնական հենասարքերի արտաքին անվադողերի միջև հեռավորությունը քիչ է 9մ
	23	եթե շահագործող օդանավերի հիմնական հենասարքերի արտաքին անվադողերի միջև հեռավորությունը քիչ է 9մ
E, F	23 մետր



3) ղեկուղիների լայնությունը պետք է ապահովի հետևյալ նվազագույն հեռավորությունները ղեկուղու եզրի և օդանավի հիմնական հենասարքի արտաքին անվադողի միջև, երբ օդանավը գտնվում է ղեկուղու առանցքագծի վրա՝

ա. 1.5մ, եթե վազքուղին նշված է «A»(Էյ) ծածկագրով.

բ. 2.25մ, եթե վազքուղին նշված է «B»(Բի) ծածկագրով.

գ. 3մ, եթե վազքուղին նշված է «C»(Սի) ծածկագրով և շահագործող օդանավերի անիվային հենասարքի բազան քիչ է 18մ.

դ. 4.5մ, եթե վազքուղին նշված է «C»(Սի) ծածկագրով և շահագործող օդանավերի անիվային հենասարքի բազան հավասար կամ շատ է 18մ.

ե. 4.5մ, եթե վազքուղին նշված է «D»(Դի), «E»(Ի) և «F»(Էֆ) ծածկագրով.

4) ղեկուղիների շրջադարձի, ինչպես նաև վազքուղու, կառամատույցի և այլ ղեկուղիների հետ հատման հատվածներում պետք է ապահովվեն նախորդ պարբերությունում ներկայացված պահանջները, ինչի համար նշված հատվածներում կարող է իրականացվել ղեկուղիների լայնացում.

5) ղեկուղու երկայնակի թեքությունը չպետք է գերազանցի՝

ա. 1.5% , եթե վազքուղին նշված է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրով.

բ. 3%, եթե վազքուղին նշված է «A»(Էյ) կամ «B»(Բի) ծածկագրով.

6) եթե ղեկուղու երկայնակի թեքությունների փոփոխություններն անխուսափելի են, ապա դրանց անցումներն իրականացվում են կորագծային մակերևույթով, որի փոփոխության ցուցանիշը չպետք է գերազանցի՝

ա. 1%-ը 30մ վրա (կորագծի նվազագույն շառավիղը՝ 3000մ), եթե վազքուղին նշված է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրով.

բ. 1%-ը 25մ վրա (կորագծի նվազագույն շառավիղը՝ 2500մ), եթե վազքուղին նշված է «A»(Էյ) կամ «B»(Բի) ծածկագրով.

7) ղեկուղու լայնակի թեքությունը պետք է բացառի մակերևույթային ջրերի կուտակումները և չպետք է գերազանցի՝

ա. 1.5%, եթե վազքուղին նշված է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրով.

բ. 2%, եթե վազքուղին նշված է «A»(Էյ) կամ «B»(Բի) ծածկագրով.

8) եթե ղեկուղու լայնակի թեքությունների փոփոխություններն անխուսափելի են, ապա դրանք պետք է իրականացվեն այնպես, որպեսզի ղեկուղու ցանկացած հատվածի՝

ա. 3մ բարձրության վրայից տեսանելի լինի 300մ հեռավորության վրա գտնվող մակերևույթը, եթե վազքուղին նշված է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրով.

բ. 2մ բարձրության վրայից տեսանելի լինի 200մ հեռավորության վրա գտնվող մակերևույթը, եթե վազքուղին նշված է «B»(Բի) ծածկագրով.

գ. 1.5մ բարձրության վրայից տեսանելի լինի 150մ հեռավորության վրա գտնվող մակերևույթը, եթե վազքուղին նշված է «A»(Էյ) ծածկագրով.

9) ղեկուղու ամրությունը պետք է առնվազն համապատասխանի վազքուղու ամրությանը, որի համար այն նախատեսված է.

10) ղեկուղու մակերևույթը պետք է լինի հարթ` օդանավի վնասումները բացառելու համար և ապահովի օդանավի անվադողերի հետ լավ կցորդումը մակերևույթի խոնավ ժամանակ.

11) ղեկուղու առանցքագծի և վազքուղու և(կամ) մյուս ղեկուղիների առանցքագծերի ու անշարժ օբյեկտների միջև, ինչպես նաև կառամատույցային ղեկուղու ու անշարժ օբյեկտների միջև նվազագույն հեռավորությունները ներկայացված են հետևյալ աղյուսակում`



Վազքուղու ծածկագրի տառային նիշը	Վազքուղու և ղեկուղու առանցքագծերի միջև հեռավորությունները /մ/										Ղեկուղիների միջև հեռ.մ.	Ղեկուղու և օբյեկտ. միջև հեռ.մ.	Կառ-յին ղեկուղու և օբ.-րի միջև հեռ. մ .
	Սարքավորված վազքուղի					Չսարքավորված վազքուղի
	Վազքուղու ծածկագրի թվային նիշը					Վազքուղու ծածկագրի թվային նիշը
	1	2	3	4		1		2	3	4
A	82.5	82.5	-	-		37.5		47.5	-	-	23.75	16.25	12
B	87	87	-	-		42		42	-	-	33.5	21.5	16.5
C	-	-	168	-		-		-	93	-	44	26	24.5
D	-	-	176	176		-		-	101	101	66.5	40.5	36
E	-	-	-	182.5		-		-	-	107.5	80	47.5	42.5
F	-	-	-	190		-		-	-	115	97.5	57.5	50.5



12) ղեկուղին պետք է ապահովված լինի անվտանգության եզրագոտիներով, եթե Աերոդրոմի վազքուղին նշված է «C»(Սի), «D»(Դի), «E»(Ի) կամ «F»(Էֆ) ծածկագրով: Ղեկուղու ուղղագծային հատվածի և անվտանգության եզրագոտիների ընդհանուր նվազագույն լայնությունը պետք է կազմի՝

ա. 60մ, եթե վազքուղին նշված է «F»(Էֆ) ծածկագրով.

բ. 44մ, եթե վազքուղին նշված է «E»(Ի) ծածկագրով.

գ. 38մ, եթե վազքուղին նշված է «D»(Դի) ծածկագրով.

դ. 25մ, եթե վազքուղին նշված է «C»(Սի) ծածկագրով.

13) ղեկուղու կորագծային հատվածների անվտանգության եզրագոտիների լայնությունը պետք է լինի ոչ պակաս հարակից ուղղագծային հատվածների անվտանգության եզրագոտիների լայնությունից.

14) ղեկուղու անվտանգության եզրագոտիների մակերեսը պետք է նախապատրաստված լինի այնպես, որպեսզի բացառի օդանավերի վնասումները.

15) ղեկուղու գոտի է համարվում Աերոդրոմի այն հատվածը, որը կազմված է ղեկուղուց և դրան կից հողային տարածքներից, որոնք նախատեսված են նվազեցնելու օդանավերի վնասումները` ղեկուղու սահմաններից դուրս գալու դեպքում.

16) ղեկուղու գոտին տեղակայված է համաչափ` ղեկուղու առանցքագծի ամբողջ երկարության նկատմամբ.

17) ղեկուղու գոտու նվազագույն լայնությունն առանցքագծի նկատմամբ պետք է լինի`

ա.16.25մ, եթե վազքուղին նշված է «A»(Էյ) ծածկագրով.

բ. 21.5մ, եթե վազքուղին նշված է «B»(Բի) ծածկագրով.

գ. 26մ, եթե վազքուղին նշված է «C»(Սի) ծածկագրով.

դ. 40.5մ, եթե վազքուղին նշված է «D»(Դի) ծածկագրով.

ե. 47.5մ, եթե վազքուղին նշված է «E»(Ի) ծածկագրով.

զ. 57.5մ, եթե վազքուղին նշված է «F»(Էֆ) ծածկագրով.

18) ղեկուղու գոտում չպետք է տեղակայվեն օբյեկտներ, որոնք կարող են վտանգ հանդիսանալ ղեկուղով գետնավարող օդանավերի համար.

19) ղեկուղու գոտու կենտրոնական հատվածը պետք է լինի հարթեցված, առանցքագծից առնվազն հետևյալ հեռավորությունների վրա՝

ա.11մ, եթե վազքուղին նշված է «A»(Էյ) ծածկագրով.

բ.12.5մ, եթե վազքուղին նշված է «B»(Բի) կամ «C»(Սի) ծածկագրով.

գ.19մ, եթե վազքուղին նշված է «D»(Դի) ծածկագրով.

դ. 22մ, եթե վազքուղին նշված է «E»(Ի) ծածկագրով.

ե. 30մ, եթե վազքուղին նշված է «F»(Էֆ) ծածկագրով:

31. Ելնելով Աերոդրոմներում իրականացվող թռիչքների ինտենսիվությունից, օդանավերի ժամանակավոր կայանման համար ղեկուղիների և(կամ) վազքուղիների (եթե դրանք հանդիսանում են օդանավերի գետնավարման երթուղի) վրա նախատեսվում են սպասման հրապարակներ և(կամ) տեղեր`

1) սպասման տեղերը նախատեսված են օդանավերի կամ տրանսպորտային միջոցների մուտքը վազքուղի կամ ռադիոնավիգացիոն համակարգերի զգայուն գոտի կանոնակարգելու համար.

2) սպասման տեղը սահմանվում է այնպես, որպեսզի դրա մոտ կայանված օդանավը կամ տրանսպորտային միջոցը չխախտի խոչընդոտներից ազատ գոտու, վայրէջքի և բարձրությունը հավաքելու հարթությունները, կամ GLS (Ջի Էլ Էս ) և(կամ), ILS (Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգերի կրիտիկական գոտին և առաջացնի խափանումներ այլ ռադիոնավիգացիոն միջոցների աշխատանքում.

3) սպասման հրապարակների և(կամ) տեղերի նվազագույն հեռավորությունները վազքուղու առանցքագծի նկատմամբ ներկայացված են հետևյալ աղյուսակում`



Վազքուղու սարքավորվածությունը և նշանակությունը	Վազքուղու թվային ծածկագիրը
	«1»	«2»	«3»	«4»
Չսարքավորված	30մ	40մ	75մ	75մ
Սարքավորված ոչ ճշգրիտ վայրէջքի համար	40մ	40մ	75մ	75մ
I կարգախմբով սարքավորված	60մ բ	60մ բ	90մ ա,բ	90մ ա,բ,գ
II և III կարգախմբով սարքավորված	-	-	90մ ա,բ	90մ ա,բ,գ
Վերելքի վազքուղի	30մ	40մ	75մ	75մ



որտեղ՝

«ա»-ն` եթե սպասման կետի հարաբերական բարձրությունը քիչ է վազքուղու շեմի հարաբերական բարձրությունից, տվյալ հեռավորությունը կարող է նվազեցվել 5 մետրով` բարձրությունների տարբերության յուրաքանչյուր 1 մետրի հաշվարկով՝ չխախտելով ներքին անցումային հարթությունը.

«բ»-ն` ելնելով Աերոդրոմում շահագործվող GLS (Ջի Էլ Էս) և(կամ), ILS (Այ Էլ Էս) և (կամ) MLS (Էմ Էլ Էս) ռադիոնավիգացիոն համակարգերի կրիտիկական գոտիներին ներկայացվող պահանջներից, տվյալ հեռավորությունը կարող է մեծացվել.

«գ»-ն` եթե վազքուղին նշված է «F» (Էֆ) ծածկագրով, տվյալ հեռավորությունը պետք է լինի 107.5մ.

4) եթե Աերոդրոմի գերազանցումը շատ է 700մ, ապա «4» ծածկագրով վազքուղիների համար աղյուսակում սահմանված 90մ ավելացվում է համաձայն հետևյալ դրույթների`

ա. մինչև 2000մ գերազանցման դեպքում 700մ գերազանցող յուրաքանչյուր 100մ համար ավելացվում է 1 մետր.

բ. 2000-4000մ գերազանցման դեպքում ավելացվում է 13մ, գումարած 1.5մ՝ 2000մ գերազանցող բարձրության յուրաքանչյուր 100մ համար.

գ. 4000-5000մ գերազանցման դեպքում ավելացվում է 43մ, գումարած 2մ՝ 4000մ գերազանցող բարձրության յուրաքանչյուր 100մ համար.

5) եթե սպասման տեղի գերազանցումը շատ է վազքուղու շեմի գերազանցումից, ապա «4» ծածկագրով ճշգրիտ վայրէջքի համար սարքավորված վազքուղու համար սույն կետում ներկայացված աղյուսակի 90մ կամ համապատասխան դեպքերում 107.5մ մեծություններն ավելացվում են 5 մետրով:

32. Կառամատույց` Աերոդրոմի որոշակի հատված, որը նախատեսված է օդանավերի կայանման համար` տեխնիկական և առևտրային սպասարկման նպատակով.

1) կառամատույցի չափերը պետք է ապահովեն Աերոդրոմի թողունակությունը` երթևեկության առավել բարձր ինտենսիվության պայմաններում.

2) կառամատույցի ծածկույթի կրողունակությունը պետք է համապատասխանի շահագործվող օդանավերի առավելագույն թռիչքային քաշերին.

3) կառամատույցի ծածկույթի թեքությունները պետք է բացառեն ջրակուտակումները, լինեն հնարավորինս հորիզոնական և չգերազանցեն 1%.

4) կառամատույցում պետք է ապահովվի օդանավերի կայանատեղերի և կից շինությունների միջև հետևյալ նվազագույն հեռավորությունները`

ա. 3մ, եթե վազքուղին նշված է «A» (Էյ) կամ «B» (Բի) ծածկագրով.

բ. 4.5մ, եթե վազքուղին նշված է «C» (Սի) ծածկագրով.

գ. 7.5մ եթե վազքուղին նշված է «D» (Դի), «E» (Ի) կամ «F» (Էֆ) ծածկագրով.

5) եթե վազքուղին նշված է «D»(Դի),«E»(Ի) կամ «F»(Էֆ) ծածկագրով, սահմանված հեռավորությունը կարող է կրճատվել, եթե կայանատեղում օդանավը կայանվում է առաջնամասով ուղղված դեպի օդանավակայանային համալիրը:

33. Ի լրումն կառամատույցում նախատեսված օդանավերի հիմնական կայանատեղերի, Աերոդրոմում կարող են առանձնացվել օդանավերի մեկուսացված կայանատեղ և օդանավերի հակասառցակալման ապահովման գոտի`

1) օդանավերի մեկուսացված կայանատեղն օգտագործվում է, երբ օդանավը ենթարկվել է հարձակման կամ որոշակի հանգամանքներից ելնելով այն ենթակա է մեկուսացման, ընդ որում, մեկուսացված կայանատեղը պետք է հնարավորության սահմաններում հեռու լինի հիմնական կայանատեղերից, հասարակական և ծառայողական կառույցներից առնվազն 100մ ոչ մոտիկ.

2) օդանավերի հակասառցակալման ապահովման գոտին նախատեսվում է այն Աերոդրոմներում, որտեղ հնարավոր է օդանավերի սառցակալում.

3) օդանավերի հակասառցակալման ապահովման գոտին իրենից ներկայացնում է հատուկ հրապարակ (կայանատեղ), որտեղ իրականացվում է օդանավերի մշակումը հակասառցապատող հեղուկով.

4) հրապարակը կարող է գտնվել ինչպես օդանավերի կայանետեղերում, այնպես էլ հատուկ հատկացված Աերոդրոմի գոտիներում` ելքային ղեկուղիների մոտ, որպեսզի ապահովի`

ա. հակասառցակալման մշակման ազդեցությունը մինչ օդանավի գետնավարման ավարտը և թռիչքը.

բ. գտնվի խոչընդոտների համար սահմանված մակերևույթներից դուրս և չառաջացնի խափանումներ ռադիոնավիգացիոն միջոցների աշխատանքում.

գ. բացառի օդանավերի գետնավարման դժվարությունները դեպի հակասառցակալման ապահովման գոտի և դրանից դուրս գալու ժամանակ.

դ. տեսանելի լինի Աերոդրոմի կարգավարական կետից.

5) հրապարակը պետք է ապահովված լինի հետևյալ գոտիներով՝

ա. ներքին գոտի, որը նախատեսված է մշակվող օդանավերի կայանման համար և դրա չափերը պետք է համապատասխանեն տվյալ Աերոդրոմում շահագործվող ամենամեծ օդանավին.

բ. արտաքին գոտի, որը նախատեսված է օդանավերի մշակումն իրականացնող տրանսպորտային միջոցների համար և դրա լայնությունը պետք է լինի առնվազն 3.8մ.

6) ելնելով Աերոդրոմի բնակլիմայական պայմաններից, ինչպես նաև թռիչքների ինտենսիվությունից և օգտագործվող հակասառցակալող նյութերի տիպերից, Աերոդրոմում կարող են նախատեսվել մի քանի հրապարակներ.

7) հակասառցակալման ապահովման հրապարակների ջրահեռացումը պետք է իրականացվի առանձին համակարգով` բացառելով գրունտային ջրերի ախտոտումը: Հրապարակների թեքությունը պետք է ապահովի հակասառցակալող հեղուկի հեռացումը դեպի ջրահեռացման համակարգ: Հրապարակների երկայնակի թեքությունը պետք է լինի հնարավորինս նվազագույնը, իսկ լայնակի թեքությունը չպետք է գերազանցի 1%-ը.

8) հակասառցակալման ապահովման հրապարակների ծածկույթի կրողունակությունը պետք է ապահովի օդանավերի բեռնվածությունը, որոնց համար դրանք նախատեսված են.

9) հակասառցակալման ապահովման հրապարակների համար պետք է պահովվեն Կարգի 33-րդ կետում 4-րդ ենթակետում սահմանված հեռավորությունները, իսկ, եթե այն հարում է ղեկուղուն, ապա Կարգի 30-րդ կետում սահմանված հեռավորությունները:

34. Սույն գլխում ներկայացված Աերոդրոմի տարրերի վերաբերյալ բոլոր աշխարհագրական (կոորդինատները, իրական ազիմուտները, գերազանցումները և այլն) և շահագործողական (երկրաչափական չափերը, կրողունակությունները) տվյալները ներկայացվում են Ձեռնարկում և հրապարակվում են աերոնավիգացիոն տեղեկագրերում:



ԳԼՈՒԽ VI

ԱԵՐՈԴՐՈՄԻ ՕԴԱՅԻՆ ՏԱՐԱԾՔԻ ԲԱԺԱՆՈՒՄՆ ԸՍՏ ԹՌԻՉՔՆԵՐԻ ՀԱՄԱՐ

ՆԱԽԱՏԵՎԱԾ ԱԶԱՏ ԳՈՏԻՆԵՐԻ ԱՊԱՀՈՎՄԱՆ ՀԱՐԹՈՒԹՅՈՒՆՆՐԻ,

ԴՐԱՆՑ ԲՆՈՒԹԱԳՐԵՐԸ ԵՎ ՆԵՐԿԱՅԱՑՎՈՂ ՊԱՀԱՆՋՆԵՐԸ



35. Աերոդրոմի շրջանի օդային տարածքը թռիչքների համար նախատեսված ազատ գոտիների ապահովման տեսանկյունից բաժանվում է հետևյալ հարթություների`

1) կոնային - թեք հարթություն է, որի ստորին սահմանը համընկնում է ներքին հորիզոնական հարթության մակերևույթի վերին սահմանի հետ և հանդիսանում է վերջինիս շարունակությունը.

2) ներքին հորիզոնական - ներքին հորիզոնական հարթությունը հորիզոնական շրջան է, որը գտնվում է Աերոդրոմի և մերձաերոդրոմային օդային տարածքում: Շրջանի շառավիղը և բարձրությունը սահմանվում են Աերոդրոմի տեղորոշիչ կետի նկատմամբ.

3) վայրէջքի - հարթությունն իրենից ներկայացնում է երկրաչափական սեղանի ձևով հարթություն, որը գտնվում է վազքուղու շեմերի շարունակության վրա: Վայրէջքի կորագծային սխեմաների կամ դրանց շեղվածության դեպքերում հնարավոր է վայրէջքի հարթության ձևի փոփոխում: Վայրէջքի հարթության ներքին սահմանի հարաբերական բարձրությունը հավասար է վազքուղու տվյալ շեմի հարաբերական միջին բարձրությանը, իսկ թեքությունները սահմանվում են վայրէջքի առանցքագծով անցնող ուղղահայաց մակերեսի նկատմամբ: Վայրէջքի հարթության սահմաններ են հանդիսանում`

ա. ներքին սահմանը - սեղանի հիմքերից մեկը, որը ուղղահայց է վազքուղու առանցքագծի շարունակությանը և գտնվում է վազքուղու շեմերից սահմանված հեռավորության վրա.

բ. եզրային սահմանները - սեղանի կողմերը, որոնք սկսվում են վայրէջքի ներքին մակերևույթի սահմանից և հավասարաչափ շեղված են վազքուղու առանցքագծի նկատմամբ.

գ. արտաքին սահմանը - սեղանի երկրորդ հիմքը.

4) վայրէջքի ներքին հարթությունն - իրենից ներկայացնում է ուղղանկյուն, որը գտնվում է անմիջապես վազքուղու շեմի առջև: Վայրէջքի ներքին հարթության սահմաններ են հանդիսանում`

ա. ներքին սահմանը - սահմանված երկարությամբ վազքուղու առանցքագծին ուղղահայաց, որը համընկնում է վայրէջքի հարթության ներքին սահմանի հետ.

բ. եզրային սահմանները - սահմանված երկարությամբ վազքուղու առանցքագծին զուգահեռներ, որոնք սկսվում են հարթության ներքին սահմանից.

գ. արտաքին սահմանը - հարթության ներքին սահմանին զուգահեռ.

5) անցումային - իրենից ներկայացնում է բարդ հարթություն, որը տեղաբաշխված է վազքուղու թռիչքային գոտու և վայրէջքի հարթության երկայնքով և թեքությամբ տարածվում է վեր` մինչև ներքին հորիզոնական հարթությունը: Անցումային հարթության հարաբերական բարձրությունը վայրէջքի հարթության երկայնքով համապատասխանում է վերջինիս բարձրությանը, իսկ թռիչքային գոտու երկայնքով` վազքուղու առանցքագծի մոտակա կետի բարձրությանը: Հարթության երկայնքով թեքությունը հաշվարկվում է վազքուղու առանցքագծով անցնող ուղղաձիգ հարթության նկատմամբ, իսկ ճակատային հատվածների թեքությունը` վազքուղու առանցքագծին ուղղահայաց: Անցումային հարթության սահմաններ են հանդիսանում`

ա. ներքին սահմանը, որը սկսվում է վայրէջքի և ներքին հորիզոնական հարթությունների հատման եզրային սահմանից և տարածվում է ներքև վայրէջքի հարթության եզրի երկայնքով մինչև վայրէջքի հարթության ներքին սահմանը` վազքուղու առանցքագծին զուգահեռ.

բ. վերին սահմանը, որը համընկնում է ներքին հարթության մակերեսի սահմանի հետ.

6) ներքին անցումային - վազքուղուն ավելի մոտ գտնվող անցումային հարթությանը համանման հարթություն: Ներքին անցումային հարթության ստորին սահմանի հարաբերական բարձրությունը, վայրէջքի և երկրորդ շրջանի հարթությունների երկայնքով, համապատասխանում է կոնկրետ հարթության բարձրությանը, իսկ թռիչքագոտու երկայնքով` վազքուղու առանցքագծի կամ դրա շարունակության մոտակա կետի բարձրությանը: Հարթության թեքությունը հաշվարկվում է վազքուղու առանցքագծով անցնող ուղղաձիգ հարթության նկատմամբ: Ներքին հարթության սահմաններ են հանդիսանում`

ա. ստորին սահմանը, որը սկսվում է վայրէջքի ներքին հարթության եզրից և տարածվում է դրա երկայնքով` զուգահեռ վազքուղու առանցքագծին, մինչև ընդհատված վայրէջքի ժամանակ երկրորդ շրջան անցնելու (այսուհետ` երկրորդ շրջան) հարթության ներքին սահմանը և դեպի վեր տվյալ հարթության եզրային սահմանի ուղղությամբ մինչև ներքին հորիզոնական հարթության եզրային սահմանը.

բ. վերին սահմանը, որը գտնվում է ներքին հորիզոնական հարթության վրա.

7) ընդհատված վայրէջքի ժամանակ երկրորդ շրջան անցնելու հարթություն – իրենից ներկայացնում է թեք հարթություն, որը գտնվում է ներքին անցումային հարթությունների միջև վազքուղու շեմից սահմանված հեռավորության վրա: Ընդհատված վայրէջքի ժամանակ երկրորդ շրջան անցնելու հարթության ներքին սահմանի հարաբերական բարձրությունը համապատասխանում է վազքուղու առանցքագծի բարձրությանը ներքին սահմանի գոտում: Հարթության թեքությունը հաշվարկվում է վազքուղու առանցքագծով անցնող ուղղաձիգ հարթության նկատմամբ: Հարթության սահմաններ են հանդիսանում`

ա. ներքին սահմանը - վազքուղու շեմերից համապատասխան հեռավորության վրա գտնվող և առանցքագծին ուղղահայաց հորիզոնականը.

բ. եզրային սահմանները - սկսվում են ներքին սահմանի եզրերից և հավասարաչափ շեղված վազքուղու առանցաքագծով անցնող հարթության նկատմամբ տարածվում են մինչև արտաքին սահմանը.

գ. արտաքին սահմանը - ներքին հորիզոնական հարթությունում տեղակայված և ներքին սահմանին զուգահեռ սահման.

8) բարձրություն հավաքելու հարթություն - վազքուղու շեմերի կամ խոչընդոտներից ազատ գոտու սահմաններից դուրս թեք կամ նշված ձևի հարթություն: Բարձրություն հավաքելու ներքին սահմանի բարձրությունը համապատասխանում է վազքուղու շեմի և ներքին սահմանի միջև ընկած հատվածում վազքուղու առանցքագծի շարունակության առավելագույն բարձրության վրա գտնվող կետի բարձրությանը, սակայն խոչընդոտներից ազատ գոտու առկայության դեպքում ներքին սահմանի բարձրությունը համապատասխանում է խոչընդոտներից ազատ գոտու առանցքագծի վրա գտնվող հողատարածքի առավելագույն բարձր կետի բարձրությանը: Եթե բարձրություն հավաքելու հետագիծն ուղղագիծ է, բարձրություն հավաքելու մակերևույթի թեքությունը սահմանվում է վազքուղու առանցքագծով անցնող ուղղաձիգ հարթության նկատմամբ: Եթե բարձրություն հավաքելու հետագիծը շրջադարձով է և ունի բարդ գծանկար, առանցքագծի թեքությունը համանման է ուղղագիծ հետագծի թեքությանը: Բարձրություն հավաքելու սահմաններ են հանդիսանում`

ա. ներքին սահմանը` վազքուղու առանցքագծին ուղղահայաց հորիզոնական է, որը կարող է տեղակայված լինել կամ վազքուղու շեմից սահմանված հեռավորության վրա, կամ խոչընդոտներից ազատ գոտու առկայության դեպքում դրա վերջնասահմաններում.

բ. եզրային սահմանները, որոնք սկսվում են ներքին սահմանի եզրերից և սահմանված անկյան տակ հավասարաչափ շեղված են թռիչքագծի նկատմամբ մինչև սահմանված լայնությունը, որից սկսած շարունակվում են բարձրություն հավաքելու հարթության երկարության մնացած ամբողջ հատվածի չափով.

գ. արտաքին սահմանը` թռիչքագծին ուղղահայաց հորիզոնական է սահմանված հեռավորության վրա:

36. Աերոդրոմի շրջանի օդային տարածքի հարթությունների գծանկարները և բնութագրերը ներկայացված են Կարգի 1 և 2 աղյուսակներում և Կարգի Հավելված 1-ի 1 և 2 նկարներում:





Աղյուսակ 1



ՎԱՅՐԷՋՔԻ ՀԱՄԱՐ ՎԱԶՔՈՒՂԻ

	Աերոդրոմի դասակարգումը
Հարթությունը և չափերը										Սարքավորված վազքուղի` օդանավերի ճշգրիտ վայրէջքի համար
	Չսարքավորված վազքուղի				Սարքավորված վազքուղի` օդանավերի ոչ ճշգրիտ վայրէջքի համար					I-ին կարգախմբի								II-րդ և III-րդ կարգախմբի
	Վազքուղու ծածկագրի նիշը				Վազքուղու ծածկագրի նիշը					Վազքուղու ծածկագրի նիշը								Վազքուղու ծածկագրի նիշը
	«1»	«2»	«3»	«4»	«1»և«2»	«3»			«4»		«1»և«2»			«3»և«4»					«3»և«4»
Կոնային
Թեքությունը	5%	5%	5%	5%	5%	5%		5%		5%		5%				5%
Բարձրությունը	35մ	55մ	75մ	100մ	60մ	75մ		100մ		60մ		100մ				100մ
Ներքին հորիզոնական
Բարձրությունը	45մ	45մ	45մ	45մ	45մ	45մ		45մ		45մ			45մ				45մ
Շառավիղը	2000մ	2500մ	4000մ	4000մ	3500մ	4000մ		4000մ		3500մ			4000մ				4000մ
Վայրէջքի ներքին
Լայնությունը	-	-	-	-	-	-		-		90մ			120մ				120մ
Հեռավորութ.շեմից	-	-	-	-	-	-		-		60մ			60մ				60մ
Երկարությունը	-	-	-	-	-	-		-		900մ			900մ				900մ
Թեքությունը	-	-	-	-	-	-		-		2.5%			2%				2%
Վայրէջքի
Ներք. սահմ. երկարությունը	60մ	80մ	150մ	150մ	150մ	300մ		300մ		150մ			300մ				300մ
Հեռավորութ.շեմից	30մ	60մ	60մ	60մ	60մ	60մ		60մ		60մ			60մ				60մ
Շեղվածություն (յուրաքանչյուր ուղղությամբ)	10%	10%	10%	10%	15%	15%		15%		15%			15%				15%
Առաջին հատված
Երկարությունը	1600	2500մ	3000մ	3000մ	2500մ	3000մ		3000մ		3000մ			3000մ				3000մ
Թեքությունը	5%	4%	3.33%	2.5%	3.33%	2%		2%		2.5%			2%				2%
Երկրորդ հատված
Երկարությունը	-	-	-	-	-	3600մ		3600մ		12000			3600				3600
Թեքությունը	-	-	-	-	-	2.5%		2.5%		3%			2.5%				2.5%
Հորիզոնական հատված
Երկարությունը	-	-	-	-	-	8400մ		8400մ		-			8400մ				8400մ
Թեքությունը	-	-	-	-	-	15000մ		15000մ		15000մ			15000մ				15000մ
Անցումային
Թեքությունը	20%	20%	14.3%	14.3%	20%	14.3%	14.3%			14.3%				14.3%	14.3%
Ներքին անցումային
Թեքությունը	-	-	-	-	-	-	-			40%				3.33%	3.33%
Ընդհատված վայրէջքի
Ներք.սահմ.երկար.	-	-	-	-	-	-	-			90մ				120մ	120մ
Հեռավորութ.շեմից	-	-	-	-	-	-	-			-				1800մ	1800մ
Շեղվածություն (յուրաքանչուր ուղղությամբ)	-	-	-	-	-	-	-			10%				10%	10%
Թեքությունը	-	-	-	-	-	-	-			4%				3.33%	3.33%





Աղյուսակ 2



ՎԵՐԵԼՔԻ ՀԱՄԱՐ ՆԱԽԱՏԵՍՎԱԾ ՎԱԶՔՈՒՂԻ

Հարթությունը և չափսերը	Վազքուղու ծածկագրի համարը
	«1»	«2»	«3» կամ « 4»
Ներքին սահմանագիծի երկարությունը	60մ	80մ	180մ
Հեռավորությունը վազքուղու շեմից	30մ	60մ	60մ
Շեղվածությունը (յուրաքանչուր ուղղությամբ)	10%	10%	12.5%
Վերջնահատվածի լայնությունը	380մ	580մ	1200մ
Երկարությունը	1600մ	2500մ	15000մ
Թեքությունը	5%	4%	2%



37. Աերոդրոմի շրջանի օդային տարածքի հարթություններին ներկայացվող պահանջները պայմանավորված են Աերոդրոմի ծածկագրային ցուցանիշով և վազքուղու նավիգացիոն միջոցների հագեցվածությամբ:

38. Չսարքավորված վազքուղիների համար սահմանվում են խոչընդոտների սահմանափակման հետևյալ մակերևույթները` կոնային, ներքին հորիզոնական, վայրէջքի և անցումային:

Հարթությունների հարաբերական բարձրությունները և թեքությունները չպետք է գերազանցեն Կարգի աղյուսակ 1-ում ներկայացված մեծությունները:

Նոր կառուցվող կամ վերակառուցվող օբյեկտների բարձրությունները չպետք է գերազանցեն վայրէջքի կամ անցումային հարթությունների սահմանները կամ կոնային կամ ներքին հորիզոնական մակերևույթների սահմանները, բացառությամբ այն դեպքերի, եթե դրանք ստվերարկված են այլ օբյեկտներով կամ Աերոդրոմի շրջանի օդային տարածքի աերոնավիգացիոն ուսումնասիրությունների արդյունքում արձանագրվել է, որ նոր կառուցվող կամ վերակառուցվող օբյեկտները բացասաբար չեն ազդում թռիչքների անվտանգությանը:

39. Օդանավերի ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների համար սահմանվում են խոչընդոտների սահմանափակման հետևյալ մակերևույթները` կոնային, ներքին հորիզոնական, վայրէջքի և անցումային.

1) հարթությունների հարաբերական բարձրությունները և թեքությունները չպետք է գերազանցեն Կարգի աղյուսակ 1-ում ներկայացված մեծությունները, բացառությամբ վայրէջքի հարթության հորիզոնական հատվածի.

2) վայրէջքի հարթության հորիզոնական հատվածը գտնվում է այն կետից հետո, որտեղ 2,5% գրադիենտով թեքությունը հատում է`

ա. վազքուղու շեմի 150մ բարձրության վրա գտնվող հորիզոնական հարթությունը կամ.

բ. խոչընդոտների անցման բացարձակ (հարաբերական) բարձրությունը սահմանող ցանկացած օբյեկտի առավել բարձր կետով անցնող հորիզոնական հարթությունը` կախված նրանից, թե որն է դրանցից ավելի բարձր.

3) նոր կառուցվող կամ վերակառուցվող օբյեկտների բարձրությունները չպետք է գերազանցեն վայրէջքի հարթության, նեքրին սահմանից 3000մ սահմաններում կամ անցումային հարթության սահմանը, բացառությամբ այն դեպքերի, եթե դրանք ստվերարկված են այլ օբյեկտներով կամ Աերոդրոմի շրջանի օդային տարածքի աերոնավիգացիոն ուսումնասիրությունների արդյունքում արձանագրվել է, որ նոր կառուցվող կամ վերակառուցվող օբյեկտները բացասաբար չեն ազդում թռիչքների անվտանգությանը:

40. Օդանավերի ճշգրիտ վայրէջքի համար I-ին, II-րդ և III-րդ կարգախմբերի վազքուղիների համար սահմանվում են խոչընդոտների սահմանափակման հետևյալ մակերևույթները` կոնային, ներքին հորիզոնական, վայրէջքի, վայրէջքի ներքին, անցումային, ներքին անցումային և ընդհատված վայրէջքի ժամանակ երկրորդ շրջան անցնելու.

1) հարթությունների հարաբերական բարձրությունները և թեքությունները չպետք է գերազանցեն Կարգի աղյուսակ 1-ում ներկայացված մեծությունները, բացառությամբ վայրէջքի հարթության հորիզոնական հատվածի.

2) վայրէջքի մակերևույթի հորիզոնական հատվածը գտնվում է այն կետից հետո, որտեղ 2,5% գրադիենտով թեքությունը հատում է`

ա. վազքուղու շեմի 150մ բարձրության վրա գտնվող հորիզոնական հարթությունը կամ.

բ. խոչընդոտների անցման բացարձակ (հարաբերական) բարձրությունը սահմանող ցանկացած օբյեկտի առավել բարձր կետով անցնող հորիզոնական հարթությունը, կախված նրանից, թե որն է դրանցից ավելի բարձր.

3) անշարժ օբյեկտները չպետք է գերազանցեն վայրէջքի ներքին, ներքին անցումային և ընդհատված վայրէջքի ժամանակ երկրորդ շրջան անցնելու հարթությունների սահմանները՝ բացառությամբ իրենց ֆունկցիոնալ նշանակությամբ անհրաժեշտ օբյեկտների, որոնք պետք է տեղադրված լինեն դյուրաբեկ ամրանների վրա.

4) նշված հարթությունների սահմաններում բացառվում է շարժական օբյեկտների առկայությունը.

5) նոր կառուցվող կամ վերակառուցվող օբյեկտների բարձրությունները չպետք է գերազանցեն վայրէջքի կամ անցումային հարթությունների սահմանները, բացառությամբ այն դեպքերի, եթե դրանք ստվերարկված են այլ օբյեկտներով կամ Աերոդրոմի շրջանի օդային տարածքի աերոնավիգացիոն ուսումնասիրությունների արդյունքում արձանագրվել է, որ նոր կառուցվող կամ վերակառուցվող օբյեկտները բացասաբար չեն ազդում թռիչքների անվտանգության վրա:

41. Օդանավի վերելքի անվտանգությունն ապահովելու նպատակով սահմանվում է`

1) վերելքի ընթացքում բարձրություն հավաքելու հարթություն, որի երկրաչափական չափերը ներկայացված են Կարգի աղյուսակ 2-ում.

2) նոր կառուցվող կամ վերակառուցվող օբյեկտների բարձրությունները չպետք է գերազանցեն վերելքի ընթացքում բարձրություն հավաքելու հարթության սահմանները, բացառությամբ այն դեպքերի, եթե դրանք ստվերարկված են այլ օբյեկտներով:

42. Սույն գլխում ներկայացված հարթությունների սահմաններից դուրս տեղակայված անշարժ օբյեկտները, որոնց բարձրությունը գետնի մակերևույթի նկատմամբ գերազանցում է 150մ, աերոնավիգացիոն ուսումնասիրությունների արդյունքում կարող են դիտվել որպես խոչընդոտներ:

43. Աերոդրոմում և դրա շրջանում առկա բոլոր խոչընդոտները հաշվառվում են Աերոդրոմ շահագործողի կողմից և դրանց վերաբերյալ տեղեկությունները (տիպը, աշխարհագրական կոորդինատները, հարաբերական բարձրությունը, մականշման առկայությունը և ձևը) ներկայացվում են Աերոդրոմի ձեռնարկում և հրապարակվում են աերոնավիգացիոն տեղեկագրերում:



ԳԼՈՒԽ VII

ԱԵՐՈՆԱՎԻԳԱՑԻՈՆ ՏԵՍՈՂԱԿԱՆ ՄԻՋՈՑՆԵՐ



44. Սույն Կարգի իմաստով աերոնավիգացիոն տեսողական միջոցներ են համարվում Աերոդրոմային այն միջոցները, սարքավորումները և համալիրները, որոնք ցուցանշում են օդանավի թռիչք-վայրէջքի և գետնավարման ուղղությունները:

45. Աերոդրոմային աերոնավիգացիոն տեսողական միջոցներ են հանդիսանում` քամու ուղղության ցուցիչը, մականշանները, լուսարձակները և լուսաազդանշանային համակարգը և նշանները:

Աերոդրոմում կիրառվող Աերոդրոմային աերոնավիգացիոն տեսողական միջոցների մասին տեղեկատվությունը (տեսակները, քանակները, գծապատկերները, տեղադրման կոորդինատները) ներկայացվում են Ձեռնարկում և հրապարակվում են աերոնավիգացիոն տեղեկագրերում:

46. Աերոդրոմը պետք է ապահովված լինի առնվազն երկու քամու ուղղության ցուցիչներով, որոնք տեղադրվում են այնպիսի գոտիներում, որպեսզի տեսանելի լինեն թռիչք-վայրէջք իրականացնող կամ գետնավարող օդանավի անձնակազմի համար և դրանց վրա չազդեն օդի կողմնակի տատանումները.

1) քամու ուղղության ցուցիչն ունի կտրված կոնի ձև հետևյալ նվազագույն չափերով`

ա. հիմքի շառավիղը` 0.9մ.

բ. երկարությունը` 3.6մ.

2) քամու ուղղության ցուցիչի գույնը պետք է ապահովի դրա տեսանելիությունը 300մ բարձրությունից: Նախընտրելի են համարվում սպիտակ կամ նարնջագույն գույները.

3) ելնելով շրջակա միջավայրի ընդհանուր ֆոնից, կարող է կիրառվել գույների զուգակցում` նարնջագույն և սպիտակ, կարմիր և սպիտակ կամ սև և սպիտակ՝ ապահովելով դրանց հաջորդականությունը.

4) քամու ուղղության ցուցիչի տեղադրման վայրը մականշվում է 15մ շառավիղ ունեցող շրջանով, ընդ որում նշագծի լայնությունը պետք է լինի առնվազն 1.2մ: Եթե Աերոդրոմը շահագործվում է նաև գիշերային ժամերին, ապա պետք է ապահովվի նաև քամու ուղղության ցուցիչի լուսավորությունը:

47. Աերոնավիգացիոն տեղեկատվության տրամադրման նպատակով Աերոդրոմի տարրերը (վազքուղի, ղեկուղի, կառամատույց) պետք է ապահովված լինեն մականշաններով: Եթե Աերոդրոմը շահագոծվում է նաև գիշերային ժամերին, ապա տարրերի մականշման համար նախընտրելի է կիրառել լուսաանդրադարձիչ նյութեր պարունակող ներկեր:

48. Արհեստական ծածկույթով վազքուղու մականշումն իրականացվում է սպիտակ գույնի հետևյալ գծանշանների միջոցով`

1) վազքուղու թվի և ուղղության.

2) վազքուղու շեմի.

3) վազքուղու առանցքագծի.

4) օդանավերի վայրէջքի գոտու.

5) օդանավերի վայրէջքի ճշգրիտ կետի.

6) վազքուղու եզրերի:

49. Վազքուղին արտահայտվում է ամբողջական թվերով և ցույց է տալիս վազքուղու մագնիսական ուղղվածությունը (մագնիսական ուղղվածության ամբողջականացված արժեքի 1/10).

1) եթե Աերոդրոմում շահագործվում են մեկից ավելի վազքուղիներ, դրանք մականշվում են «L»(Էլ), «R»(Ար), «C»(Սի) տառերով կամ դրանց զուգակցումներով.

2) վազքուղու թիվը և ուղղությունը մականշվում են վազքուղու առանցքագծի վրա համաձայն սույն Կարգի ենթահավելված 1-ի նկար 3-ի` միջազգային ստանդարտներով սահմանված թվային և տառային նշաններով:

50. Արհեստական ծածկույթով վազքուղիները պետք է ապահովված լինեն վազքուղու շեմի մականշմամբ` համաձայն սույն Կարգի նկար 3-ի.

1) վազքուղու շեմի մականշումն իրականացվում է վազքուղու առանցքագծին համաչափ, առնվազն 30մ երկարությամբ և մոտ 1.8մ լայնությամբ` վազքուղու ճակատից 6մ հեռավորության վրա գծանշված զոլագծերով, որոնց քանակը պայմանավորված է վազքուղու լայնությունից`

ա.18մ լայնության դեպքում – 4 զոլագիծ.

բ. 23մ լայնության դեպքում – 6 զոլագիծ.

գ. 30մ լայնության դեպքում – 8 զոլագիծ.

դ. 45մ լայնության դեպքում – 12 զոլագիծ.

ե. 60մ լայնության դեպքում – 16 զոլագիծ.

2) կողային զոլագծերը գծանշվում են վազքուղու եզրից առնվազն 3մ կամ առանցքագծից 27մ հեռավորությունների վրա: Զոլագծերը գծանշվում են վազքուղու ամբողջ լայնությամբ` ապահովելով դրանց միջև հեռավորությունները մոտ 1.8մ սահմաններում, բացառությամբ առանցքագծին կից զոլագծերի, որոնց միջև հեռավորությունը պետք է լինի կրկնակի` 3.6մ.

3) եթե վազքուղու ճակատն ուղղահայաց չէ առանցաքագծին, վազքուղու շեմը լրացուցիչ մականշվում է առնվազն 1.8մ լայնությամբ` վազքուղու առանցքագծին ուղղահայաց գծանշանով.

4) վազքուղու շեմի մշտական կամ ժամանակավոր տեղափոխման դեպքում դրա մականշումներն իրականացվում են սույն Կարգի ենթահավելված 1-ի նկար 4-ում ներկայացված գծապատկերների համաձայն.

5) եթե վազքուղու շեմը տեղափոխված է կարճ ժամանակով, արհեստական ծածկույթի մականշման փոխարեն կարող են օգտագործվել նույն գույնի և գծապատկերներով ցուցանակներ:

51. Վազքուղու առանցքագիծը մականշվում է ընդհատվող շերտագծերով` առնվազն 30մ երկարությամբ, ընդ որում առաջին շերտագիծը գծանշվում է վազքուղու թվանշանից 12մ հեռավորության վրա.

1) մեկ շերտագծի և ընդհատվող հատվածի ընդհանուր երկարությունը պետք է լինի առնվազն 50մ, սակայն ոչ ավել 75մ.

2) վազքուղու առանցքագծի մականշման գծապատկերը ներկայացված է Կարգի ենթահավելված 1-ի նկար 3-ում.

3) ելնելով վազքուղու ցուցանիշներից սահմանվում են շերտագծերի հետևյալ լայնությունները`

ա. II կամ III կարգախմբով սարքավորված վազքուղու համար - 0.90մ.

բ. I կարգախմբով սարքավորված կամ ոչ ճշգրիտ վայրէջքի համար սարքավորված «3» կամ «4» ծածկագրով նշված վազքուղիների համար – 0.45մ.

գ. չսարքավորված կամ ոչ ճշգրիտ վայրէջքի համար սարքավորված «1» կամ «2» ծածկագրով նշված վազքուղիների համար – 0.30մ:

52. «2», «3» և «4» ծածկագրով նշված վազքուղիները պետք է ապահովված լինեն օդանավերի վայրէջքի գոտու մականշումով, համաձայն Կարգի ենթահավելված 1-ի նկար 5-ում ներկայացված երկու տարբերակների` «Ա» - հեռավորությունների նշումով և «Բ» - հիմնական.

1) «Բ» տարբերակով մականշումն իրականացվում է վազքուղու առանցքագծին համաչափ զույգ ուղղանկյուն գծանշանների միջոցով, որոնցից յուրաքանչյուրի երկարությունը պետք է կազմի առնվազն 22.5մ, իսկ լայնությունը` 3մ: Գծանշանների զույգերի քանակը պայմանավորված է վազքուղու շեմերի միջև հեռավորությունից`

ա. մինչև 900մ -1 զույգ.

բ. 900 - 1199մ - 2 զույգ.

գ. 1200-1499մ - 3 զույգ.

դ. 1500-2399մ - 4 զույգ.

ե. 2400մ և ավելի – 6 զույգ, իսկ դրանց միջև հեռավորությունները պետք է կազմի 150մ.

2) «Ա» տարբերակով մականշումն իրականացվում է վազքուղու առանցքագծին համաչափ զույգ բազմաշերտային գծանշանների միջոցով: Գծանշանների զույգերի քանակը և դրանց միջև հեռավորությունները սահմանվում են սույն կետի 1-ին ենթակետի համաձայն: Յուրաքանչյուր շերտագծի երկարությունը պետք է կազմի առնվազն 22.5մ, լայնությունը` 3մ, իսկ հարակից շերտագծերի միջև հեռավորությունը` 1.5մ.

3) վայրէջքի գոտու գծանշանների առաջին զույգը գծանշվում է վազքուղու շեմից 150մ հեռավորության վրա.

4) յուրաքանչյուր զույգի գծանշանների ներքին կողմերի միջև հեռավորությունները ներկայացված են հետևյալ աղյուսակում`



Գծանշանների դիրքը և չափերը	Վայրէջքի համար տրամադրվող երկարությունը
	մինչև 800մ	800-1199մ	1200-2399մ	2400մ և ավելի
Հեռավորությունը վազքուղու շեմից	150մ	250մ	300մ	400մ
Գծանշանի երկարությունը	30-45մ	30-45մ	45-60մ	45-60մ
Գծանշանի լայնությունը	4մ	6մ	6-10մ	6-10մ
Գծանշանների ներքին կողմերի միջև հեռավորությունը	6մ	9մ	18-22.5մ	18-22.5մ



53. Օդանավերի վայրէջքի ճշգրիտ կետի մականշումն իրականացվում է վազքուղու առանցքագծին համաչափ զույգ ուղղանկյուն գծանշանների միջոցով, որոնց չափերը պետք է համապատասխանեն Կարգի 52-րդ կետի աղյուսակում ներկայացված մեծություններին, իսկ գծանշումները` Կարգի ենթահավելված 1-ի նկար 5-ում:

54. Վազքուղու եզրերի մականշումն իրականացվում է, եթե վազքուղին ցայտուն արտահայտված չէ շրջակա միջավայրում.

1) միաժամանակ, առաջարկվում է վազքուղու եզրերի մականշումն իրականացնել ճշգրիտ վայրէջքի համար սարքավորված բոլոր վազքուղիների վրա.

2) վազքուղու եզրերի մականշումն իրականացվում է 0.9մ լայնությամբ շերտագծով, եթե վազքուղու լայնությունը հավասար կամ շատ է 30 մետրից և 0.45մ լայնությամբ շերտագծով, եթե վազքուղու լայնությունը քիչ է 30 մետրից.

3) շերտագծերը պետք է համընկնեն վազքուղու եզրերի հետ, եթե վազքուղու լայնությունը քիչ է 60 մետրից: Եթե վազքուղու լայնությունը գերազանցում է 60մ` շերտագծերը գծանշվում են վազքուղու առանցքագծից 30մ հեռավորության վրա:

55. Աերոդրոմի ղեկուղին, կառամատույցը և վազքուղու ետադարձի հրապարակը մականշվում են դեղին գույնի գծանշաններով:

56. Ղեկուղու մականշաններ են համարվում՝ ղեկուղու առանցքագիծը և սպասման տեղերի գծանշանները.

1) ղեկուղու առանցքագիծը մականշվում է առնվազն 0.15մ լայնությամբ հոծ շերտագծով: Ղեկուղու ուղղագծային հատվածներում շերտագիծը գծանշվում է օդանավերի գետնավարման ղեկուղու առանցքագծով: Ղեկուղու շրջադարձի հատվածներում առանցքագծի շերտագիծը գծանշվում է որպես ուղղագծային հատվածի շարունակություն՝ ապահովելով հաստատուն հեռավորությունները կորագծային հատվածների եզրերի նկատմամբ.

2) վազքուղու հետ հատման հատվածներում ղեկուղու առանցքագիծը կորագծով պետք է համընկնի վազքուղու առանցքագծի հետ և շարունակվի դրան զուգահեռ առնվազն 60մ երկարությամբ՝ «3» կամ «4» ծածկագրով վազքուղիների համար և 30մ երկարությամբ՝ «1» կամ «2» ծածկագրով վազքուղիների համար.

3) եթե վազքուղին հանդիսանում է օդանավերի գետնավարման երթուղու մաս և դրա վրա բացակայում է առանցքագիծ կամ այն չի համընկնում գետնավարման երթուղու հետ, ապա վազքուղին մականշվում է ղեկուղու առանցքագծով.

4) սպասման տեղերը մականշվում են, համաձայն Կարգի ենթահավելված 1-ի նկար 6-ում ներկայացված գծապատկերների.

5) եթե ղեկուղու վրա սահմանվում է մեկ սպասման տեղ, ապա այն մականշվում է «Ա» տարբերակի համաձայն, իսկ մեկից ավելի սպասման տեղերի սահմանման դեպքում` «Բ» տարբերակի համաձայն, ընդ որում վազքուղուն մոտակա սպասման տեղը մականշվում է «Ա» տարբերակի համաձայն.

6) սպասման կետի սահմաններում ղեկուղու առանցքագծի մականշումն իրականացվում է բարելավված ձևով, համաձայն սույն կարգի նկար 6-Ա-ում ներկայացված գծապատկերի:

57. Ելնելով օդանավերի գետնավարման երթուղիների բարդությունից կամ շահագործողական փորձից, ի լրումն Աերոդրոմում տեղադրված տեղեկատվական ցուցանակների, ղեկուղիները կարող են մականշվել ցուցանակներով կամ ցուցագծանշաններով, ընդ որում.

1) ցուցանակների ձևերը, չափերը, գրառումները և տեղադրման բարձրությունները պետք է համապատասխանեն միջազգային ստանդարտներով սահմանված չափանիշերին.

2) գծացուցանշանների մականշումն իրականացվում է դեղին և սև գույներով`

ա. սև ֆոնի վրա դեղին գրառում, եթե ցուցանշվում է գտնվելու վայրը.

բ. դեղին ֆոնի վրա սև գրառում, եթե ցուցանշվում է երթևեկման ուղղությունը:

58. Կառամատույցի մականշումն իրականացվում է առնվազն 0.10մ լայնությամբ անվտանգության գծանշաններով, որոնք սահմանում են օդանավերի կայանատեղերում օդանավերի եզրերից անվտանգ հեռավորությունները և դրանց սպասարկող տեխնիկական միջոցների երթևեկման ուղիներն ու կայանման նվազագույն հեռավորությունները.

օդանավերի եզրերից անվտանգ հեռավորությունները և տեխնիկական միջոցների կայանման գոտիները մականշվում են կարմիր գույնի գծանշաններով, իսկ տեխնիկական միջոցների երթևեկման ուղիները` սպիտակ գծանշաններով:

59. Օդանավերի հետադարձի հրապարակը մականշվում է 0.15մ լայնությամբ հոծ գծով.

1) հրապարակի առանցքագիծը պետք է լինի զուգահեռ վազքուղու առանցքագծին առնվազն.

ա. 60մ վրա` «3» կամ «4» ծածկագրով վազքուղիների համար.

բ. 30մ վրա` «1» կամ «2» ծածկագրով վազքուղիների համար, իսկ դրա կորագծային հատվածը պետք է ապահովի օդանավերի անվտանգ ետադարձը 180<sup>0</sup>, հաշվի առնելով օդանավի առջևի անվասարքի շրջադարձի առավել անկյունը` 45⁰.

2) վազքուղու առանցքագծի հետ հատման հրապարակի առանցքագծի մականշումը չպետք է գերազանցի 30⁰:



ԳԼՈՒԽ VIII

ԼՈՒՍԱԱԶԴԱՆՇԱՆԱՅԻՆ ՀԱՄԱԿԱՐԳԸ



60. Ելնելով վազքուղու սարքավորվածության կարգախմբից, Աերոդրոմի ընդհանուր լուսաազդանշանային համակարգը կազմվում է հետևյալ հիմնական ենթահամակարգերից`

1) մոտեցման լույսեր.

2) վազքուղու վայրէջքային լույսեր.

3) վազքուղու մուտքային լույսեր.

4) վազքուղու սահմանափակիչ լույսեր.

5) վազքուղու առանցքագծային լույսեր.

6) վազքուղու վայրէջքի գոտու լույսեր.

7) գետնավարման լույսեր.

8) գետնավարման առանցքագծային լույսեր:

61. Կարգի 60-րդ կետի 1, 2, 3, 4, և 7 ենթակետերում նշված ենթահամակարգերը կազմվում են վերգետնյա լուսարձակներից, իսկ «5-րդ», «6-րդ» և «8-րդ» ենթակետերում նշված ենթահամակարգերը` խորացված լուսարձակներից:

62. Վերգետնյա լուսարձակները պետք է տեղադրվեն դյուրաբեկ ամրանների վրա և հնարավորության սահմաններում գետնից նվազագույն բարձրության վրա.

1) վազքուղու շեմից 300մ սահմաններից դուրս տեղադրված մոտեցման լույսերի ենթահամակարգի լուսարձակների ամրանները կարող են լինել ոչ դյուրաբեկ, եթե`

ա. ամրանի բարձրությունը չի գերազանցում 12մ (12մ գերազանցող հատվածը պետք է լինի դյուրաբեկ).

բ. լուսարձակի շրջանում առկա են ավելի բարձր ոչ դյուրաբեկ օբյեկտներ.

2) եթե լուսարձակների ամրանները բավարար տեսանելի չեն, դրանք պետք է ապահովվեն մականշմամբ:

63. Խորացված լուսարձակները պետք է տեղադրվեն Աերոդրոմի տարրերի արհեստական ծածկույթին հավասար և դրանց կառուցվածքը պետք է դիմակայի օդանավերից առաջացող ծանրությանը:

64. Ելնելով լուսարձակների լուսաճառագայթման ինտենսիվությունից, լուսաազդանշանային համակարգերը դասակարգվում են 3 խմբի՝ բարձր, միջին և ցածր ինտենսիվության.

1) լուսաազդանշանային համակարգում կիրառվող լուսարձակների և լույսերի տեխնիկական բնութագրերը պետք է համապատասխանեն միջազգային ստանդարտներով սահմանված պահանջներին, որոնք ներկայացված են Չիկագոյի կոնվենցիայի «Աերոդրոմներ» թիվ 14 Հավելվածի Լրացում 2-ում.

2) ճշգրիտ վայրէջքի համար I, II կամ III կարգախմբով սարքավորված վազքուղիները պետք է ապահովված լինեն բարձր ինտենսիվության լուսաազդանշանային համակարգով.

3) չսարքավորված կամ ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների վրա կարող է տեղադրվել միջին կամ ցածր ինտենսիվության լուսաազդանշանային համակարգ:

65. Լուսաազդանշանային համակարգերը պետք է ապահովեն ինտենսիվության կարգավորումը` ելնելով տեսանելիության փաստացի պայմաններից.

1) բարձր ինտենսիվության համակարգերում պետք է նախատեսվի ինտենսիվության կարգավորման 5 աստիճան՝ լույսի ուժի նոմինալ արժեքի 100, 30, 10, 3 և 1% չափով.

2) միջին ինտենսիվության համակարգերում պետք է նախատեսվի ինտենսիվության կարգավորման 3 աստիճան՝ լույսի ուժի նոմինալ արժեքի 100, 30 և 10% չափով:

3) ցածր ինտենսիվության համակարգերում պետք է նախատեսվի ինտենսիվության կարգավորման 2 աստիճան՝ լույսի ուժի նոմինալ արժեքի 100 և 30% չափով.

4) յուրաքանչյուր ենթահամակարգի լույսերի ինտենսիվության կարգավորումն իրականացվում է առանձին կարգավորիչների միջոցով.

5) վազքուղու լուսաազդանշանային համակարգը պետք է դիտարկվի որպես մի ամբողջություն և ենթահամակարգերի լույսերի ինտենսիվության սահմանման ժամանակ անհրաժեշտ է խուսափել կտրուկ անցումներից` տեսանելիության կեղծ պատկերը բացառելու նպատակով:

66. Լուսաազդանշանային համակարգի արդյունավետությունը բարձրացնելու և օդաչուների հնարավոր կուրացումը բացառելու նպատակով պետք է ապահովվեն լուսարձակների տեղադրման սահմանված անկյունները՝ համաձայն հետևյալ աղյուսակի`



Լույսերի ենթահամակարգերը  և խմբերը	Տեղադրման անկյունը. (0)			Ծանոթություն
	Ուղ. հարթ.		Հորիզ. հարթ.
Մոտեցման լույսերի կետրոնական շարքը և լուսային հորիզոնները	5.5		0	վազքուղու շեմից 0-315մ վրա
	6.0		0	վազքուղու շեմից  316-475մ վրա
	7.0		0	վազքուղու շեմից 476-640մ վրա
	8.0		0	վազքուղու շեմից  641մ և ավելի
Մոտեցման լույսերի կողային շարքերը	5.5		2	վազքուղու շեմից 0-115մ վրա
	6.0		2	վազքուղու շեմից 116-215 վրա
	6.5		2	վազքուղու շեմից 216 և ավելի
վազքուղու մուտքային լուսերը	5.5		3.5
վազքուղու վայրէջքային լույսերը	3.5		3.5	եթե վազքուղու լայնությունը 45մ
	3.5		4.5	եթե վազքուղու լայնությունը 60մ
վազքուղու սահմանափակիչ լույսերը	2.5		0
վազքուղու վայրէջքի գոտու լույսերը	5.5		4
վազքուղու առանցքագծային լույսերը	4.5		0	7.5 կամ 15մ (*)
	3.5		0	30մ (*)
ղեկուղու եզրային լույսերը	4.0		3.0
ղեկուղու առանցքագծային լույսերը	4.5		0	7.5 կամ 15մ (*)
	2.5			30մ (*)



որտեղ (*) աստղանիշով նշված են առանքագծային լույսերի միջև հեռավորությունները:

67. Մոտեցման լույսերի ենթահամակարգը կազմվում է՝ կենտրոնական շարքից, լուսային հորիզոններից և կողային շարքերից, որոնք նախատեսվուն են ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների համար.

1) կենտրոնական շարքի և լուսային հորիզոնների լուսարձակները հանդիսանում են սպիտակ լույս ճառագայթող, իսկ կողային շարքերի լուսարձակները՝ կարմիր.

2) ելնելով վազքուղու սարքավորվածությունից և նշանակությունից, մոտեցման լույսերի ենթահամակարգը կարող է ունենալ լուսարձակների քանակի և դրանց տեղադրման տարբեր գծապատկերներ:

68. «3» կամ «4» ծածկագրով չսարքավորված և ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների համար առաջարկվում է կիրառել մոտեցման լույսերի պարզեցված սխեմա, համաձայն Կարգի ենթահավելված 1-ի նկար 7-ի.

1) կենտրոնական շարք կազմող լուսարձակները տեղադրվում են վազքուղու առանցքագծի շարունակության և շեմից 420մ հեռավորության վրա: Ելնելով հնարավորություններից, լուսարձակները տեղադրվում են վազքուղու շեմից և իրարից 30մ կամ 60մ հեռավորությունների վրա.

2) եթե տեղանքի ռելիեֆի պայմանների պատճառով հնարավոր չէ ապահովել վազքուղու շեմից սահմանված 420մ հեռավորությունը, այն կարող է նվազեցվել մինչև 300մ.

3) կենտրոնական շարքը կարող է կազմված լինել կամ առանձին լուսարձակներից (Հավելված 1-ի նկար 7-ի «Ա» տարբերակ), կամ առնվազն 3մ լայնությամբ գծային լույսերից (Հավելված 1-ի նկար 7-ի «Բ» տարբերակ).

4) կարգի իմաստով գծային լույս է համարվում երեք կամ ավելի վերգետնյա աերոնավիագացիոն լուսարձակները, որոնք լայնակի տեղակայված են մեկ գծի վրա իրարից նվազագույն հեռավորությունների վրա այնպես, որ նմանվում են մեկ հոծ լուսային գծի.

5) մոտեցման լույսերի ենթահամակարգի պարզեցված սխեմայի համար գծային լույսեր կազմող լուսարձակների միջև հեռավորությունը կարող է լինել 1.5մ սահմաններում.

6) լուսային հորիզոնը տեղադրվում է վազքուղու շեմից 300մ հեռավորության վրա և պետք է ունենա 18մ կամ 30մ լայնություն.

7) լուսային հորիզոնը կարող է կազմված լինել լուսարձակների (ենթահավելված 1-ի նկար 7-ի «Ա» տարբերակ) կամ գծային լույսերի երկու խմբերից (ենթահավելված 1-ի նկար 7-ի «Բ» տարբերակ): Եթե լուսային հորիզոնի լայնությունը կազմում է 30մ` խմբերի միջև հեռավորությունը չպետք է գերազանցի 6մ.

8) «Ա» տարբերակի դեպքում յուրաքանչյուր խումբ կազմվում է 5 եզակի լուսարձակներից, որոնց միջև հեռավորությունը չպետք է գերազանցի 3մ, իսկ «Բ» տարբերակի գծային լույսերի լայնությունը պետք է կազմի մոտ 10.5մ.

9) հնարավորության սահմաններում կարող է տեղադրվել լուսային հորիզոնի երկրորդ շարքը՝ վազքուղու շեմից 150մ վրա.

10) մոտեցման լույսերի պարզեցված սխեմայում օգտագործվում են մշտական ճառագայթման լուսարձակներ, որոնք իրենց գույնով և ճառագայթման հզորությամբ պետք է տարբերվեն կողմնակի լույսերից, եթե այդպիսիք կան.

11) մոտեցման լույսերի ենթահամակարգը պետք է տեսանելի լինի օդաչուի համար՝

ա. օդանավի վայրէջքամուտի վերջնական փուլում և Աերոդրոմի թռիչքային շրջանի 3-րդ և 4-րդ շրջադարձերի միջև ընկած գոտում գտնվելու ժամանակ` «3» կամ «4» ծածկագրով չսարքավորված վազքուղու համար.

բ. բոլոր ուղղություններով` ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղու համար:

69. Ճշգրիտ վայրէջքի համար I կարգախմբով սարքավորված վազքուղիների մոտեցման լույսերի ենթահամակարգի տեղադրման գծանկարները ներկայացված են Կարգի ենթահավելված 1-ի նկար 8-ում: Լուսարձակների տեղադրման տարբերակի ընտրությունը կապված է տեղանքի ռելիեֆի պայմաններից և հնարավորություններից.

1) կենտրոնական շարք կազմող լուսարձակները (սույն կետում նշված նկարի «Ա» տարբերակ) կամ գծային լույսերը (սույն կետում նշված նկարի «Բ» տարբերակ) տեղադրվում են վազքուղու առանցքագծի շարունակության և շեմից 900մ հեռավորության վրա` վազքուղու շեմից և իրարից 30մ հեռավորությունների վրա.

2) մոտեցման լույսերի ենթահամակարգի սույն կետում նշված նկարի «Ա» տաբերակի կիրառման դեպքում սահմանվում են կենտրոնական շարքում տեղադրվող առանձին լուսարձակների հետևյալ քանակները՝

ա.1 հատ՝ վազքուղու շեմից առաջին 300մ վրա.

բ. 2 հատ՝ վազքուղու շեմից երկրորդ 300մ վրա.

գ. 3 հատ՝ վազքուղու շեմից երրորդ 300մ վրա.

3) մոտեցման լույսերի ենթահամակարգի սույն կետում նշված նկարի «Բ» տաբերակի կիրառման դեպքում կենտրոնական շարքը կազմվում է գծային լույսերից, որոնց լայնությունը պետք է լինի առնվազն 4մ, իսկ դրանք կազմող լուսարձակների միջև հեռավորությունը՝ ոչ ավել քան 1.5մ.

4) յուրաքանչյուր գծային լույս պետք է լրացվի կուտակիչային պարպիչների իմպուլսային լույսով, որը մեկ վայրկյանում պետք է ապահովի երկու առկայծում: Իմպուլսային լույսերի կառավարումը պետք է իրականացվի անկախ կենտրոնական շարքի և լուսային հորիզոնի լույսերի կառավարումից: Իմպուլսային լույսերի կառավարման շղթան պետք է ապահովի լույսերի փոխառփոխ առկայծումն օդանավի վայրէջքի ուղղությամբ` կենտրոնական շարքի հեռավոր լուսարձակից դեպի վազքուղու շեմին մոտակա լուսարձակը.

5) սույն կետում նշված նկարի «Ա» տաբերակի կիրառման դեպքում մոտեցման լույսերի ենթահամակարգը պետք է ապահովվի 5 լուսային հորիզոններով, որոնք տեղադրվում են վազքուղու շեմից և իրարից 150մ հեռավորությունների վրա.

6) լուսային հորիզոնների յուրաքանչյուր շարքը կազմվում է լուսարձակների երկու խմբից: Յուրաքանչյուր շարքի լայնությունը և այնտեղ տեղադրվող լուսարձակների քանակը սահմանվում են ելնելով վազքուղու շեմից լուսային հորիզոնի հեռավորությունից՝

ա. վազքուղու շեմից 150մ վրա` լայնությունը 22.5մ, ընդհանուր քանակը 8.

բ. վազքուղու շեմից 150-300մ վրա` լայնությունը 30.0մ, ընդհանուր քանակը 10.

գ. վազքուղու շեմից 300-450մ վրա` լայնությունը 37.5մ, ընդհանուր քանակը 12.

դ. վազքուղու շեմից 450-600մ վրա` լայնությունը 45.0մ, ընդհանուր քանակը 14.

ե. վազքուղու շեմից 600-750մ վրա` լայնությունը 52.5մ, ընդհանուր քանակը 16.

7) յուրաքանչյուր խմբում լուսարձակների միջև հեռավորությունը չպետք է գերազանցի 3մ.

8) մոտեցման լույսերի ենթահամակարգի սույն կետում նշված նկարի «Բ» տարբերակի դեպքում լուսային հորիզոնը կազմվում է 10.5մ լայնությամբ գծային լույսերի երկու խմբերից, որոնք տեղադրվում են վազքուղու շեմից 300մ հեռավորության վրա: Գծային լույսերի խմբերի միջև հեռավորությունը չպետք է գերազանցի 6մ:

70. Ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների մոտեցման լույսերի ենթահամակարգի տեղադրման գծանկարները ներկայացված են Կարգի Հավելված 1-ի նկար 9-ում: Լուսարձակների տեղադրման տարբերակի ընտրությունը կապված է տեղանքի ռելիեֆի պայմաններից և հնարավորություններից.

1) մոտեցման լույսերի ենթահամակարգի կենտրոնական շարքը տեղադրվում է վազքուղու առանցքագծի շարունակության և շեմից 900մ հեռավորության վրա վազքուղու շեմից և իրարից 30մ հեռավորությունների վրա.

2) սույն կետում նշված նկարի «Ա» տարբերակի դեպքում կենտրոնական շարքը կարող է կազմված լինել՝

ա. միայն գծային լույսերից.

բ. գծային լույսերից, որոնք տեղադրվում են վազքուղու շեմից հաշված առաջին 300մ հատվածում և երկուական ու երեքական առանձին լուսարձակներից, որոնք տեղադրվում են վազքուղու շեմից հաշված համապատասխանաբար երկրորդ և երրորդ 300մ հատվածներում.

գ. առանձին լույսերից, եթե վազքուղու ճակատը և շեմը չեն համընկնում և վերջինս տեղափոխված է դեպի վազքուղու կենտրոն 300մ և ավելի.

3) սույն կետում նշված նկարի «Բ» տարբերակի դեպքում վազքուղու շեմից մինչև 300մ հատվածում կենտրոնական շարքը կարող է կազմված լինել՝

ա. գծային լույսերից, եթե ամբողջ շարքի մնացած հատվածը կազմված է գծային լույսերից կամ

բ. հերթափոխվող եզակի լուսարձակներից և գծային լույսերից, եթե շարքի մնացած հատվածը կազմված է եզակի լուսարձակներից, ընդ որում վազքուղու շեմից 30մ հեռավորության վրա տեղադրվում է եզակի լուսարձակ, իսկ 60մ վրա՝ գծային լույս կամ

գ. եզակի լուսարձակներից, եթե վազքուղու ճակատը և շեմը չեն համընկնում և վերջինս տեղափոխված է դեպի վազքուղու կենտրոն 300մ և ավելի, իսկ մնացած հատվածում՝

դ. գծային լույսերից կամ

ե. եզակի լուսարձակներից.

4) եթե կենտրոնական շարքը կազմված է միայն գծային լույսերից, ապա վազքուղու շեմից հաշված 600-900մ հատվածում տեղադրված գծային լույսերը պետք է լրացվեն կուտակչային պարպիչների իմպուլսային լույսերով, որոնց ներկայացվող պահանջները սահմանված են սույն Կարգի 69-րդ կետի 4-րդ ենթակետով:

5) ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների մոտեցման լույսերի ենթահամակարգի կենտրոնական շարքը լրացվում է գծային լույսերի երկու կողային շարքերով, որոնք տեղադրվում են վազքուղու շեմից 270մ հեռավորության վրա՝ «Ա» տարբերակի դեպքում և 240մ հեռավորության վրա՝ «Բ» տարբերակի դեպքում.

6) կողային շարքեր կազմող գծային լույսերը տեղադրվում են վազքուղու շեմից և իրարից 30մ և 60մ վրա՝ համապատասխանաբար «Ա» և «Բ» տարբերակների դեպքում.

7) կողային շարքերի միջև հեռավորությունը պետք է համապատասխանի վազքուղու վայրէջքի գոտու լույսերի միջև հեռավորությանը և պետք է լինի առնվազն 18մ, սակայն ոչ ավել քան 22.5մ (նախընտրելի է՝ 18մ).

8) մոտեցման լույսերի կենտրոնական և կողային շարքերի գծային լույսերի լայնությունը պետք է լինի առնվազն 4մ, իսկ դրանք կազմող լուսարձակների միջև հեռավորությունը՝ ոչ ավել քան 1.5մ

9) ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների մոտեցման լույսերի ենթահամակարգը պետք է ապահովված լինի երկու լուսային հորիզոններով, որոնք տեղադրվում են վազքուղու շեմից 150մ և 300մ հեռավորությունների վրա.

10) լուսային հորիզոն կազմող լուսարձակների շարքերի լայնությունները վազքուղու շեմից 150մ հեռավորության վրա պետք է համապատասխանի կողային շարքերի միջև հեռավորությանը, իսկ 300մ հեռավորության վրա պետք է լինի 30մ (վազքուղու առանցքագծի նկատմամբ 15մ յուրաքանչյուր կողմի վրա): Յուրաքանչյուր շարքում լուսարձակների միջև հեռավորությունը չպետք է գերազանցի 2.7մ.

11) եթե վազքուղու շեմից հաշված 300-900մ հատվածում տեղադրված են եզակի լուսարձակներ, ապա մոտեցման լույսերի համակարգը պետք է ապահովվի լրացուցիչ լուսային հորիզոններով, որոնք տեղադրվում են վազքուղու շեմից համապատասխանաբար 450մ, 600մ և 750մ. հեռավորությունների վրա.

12) մոտեցման լույսերի ենթահամակարգի լուսարձակները պետք է հնարավորության սահմաններում տեղադրված լինեն վազքուղու շեմով անցնող հորիզոնական հարթությունում, ապահովելով հետևյալ պայմանները.

ա. վազքուղու առանցքագծից 60մ սահմաններում ոչ մի կողմնակի օբյեկտ, բացառությամբ ռադիոնավիգացիոն համակարգերի GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ազիմուտալ ալեհավաքներից, չի գերազանցում լուսարձակների հարթությունը.

բ. բոլոր լույսերը պետք է տեսանելի լինեն վայրէջք կատարող օդանավից, բացառությամբ լուսային հորիզոնի կենտրոնական մասի սահմաններում տեղադրված լույսից կամ առանցքագծի գծային լույսից (բացի եզրայիններից).

13) լույսերի հարթությունից դուրս ցցված ցանկացած GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ազիմուտալ ալեհավաք համարվում է խոչընդոտ և համապատասխան ձևով մականշվում ու լուսավորվում է:

71. Վազքուղու վայրէջքային լույսերի ենթահամակարգը նախատեսվում է գիշերային ժամերին շահագործվող չսարքավորված վազքուղիների կամ ցերեկային կամ գիշերային ժամերին շահագործվող ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների համար, ինչպես նաև վերելքի համար նախատեսված վազքուղիների համար, որոնք ցերեկային ժամերին շահագործվում են 800մ պակաս վազքուղու վրայի տեսանելիության պայմաններում.

1) վազքուղու վայրէջքային լույսերի ենթահամակարգը կազմվում է լուսարձակների երկու զուգահեռ շարքերից, որոնք տեղադրվում են վազքուղու ողջ երկարությամբ և առանցքագծից հավասար հեռավորության վրա` վազքուղու եզրերին կամ դրանցից առավելագույնը 3մ սահմաններում: Շարքերի լուսարձակները պետք է տեղադրվեն վազքուղու առանցքագծին ուղղաձիգ մեկ գծի վրա.

2) յուրաքանչյուր շարքում լուսարձակների միջև հեռավորությունները պետք է լինեն հավասարաչափ և չպետք է գերազանցեն 60մ` ճշգրիտ վայրէջքի համար սարքավորված վազքուղու համար և 100մ` չսարքավորված վազքուղու համար, բացառությամբ վազքուղու Աերոդրոմի այլ տարրերի հետ հատման հատվածների.

3) վազքուղու վայրէջքային լույսերի ենթահամակարգի լուսարձակները պետք է տեսանելի լինեն բոլոր ուղղություններով և ճառագայթեն սպիտակ լույս, բացառությամբ`

ա. եթե վազքուղու ճակատը և շեմը չեն համընկնում և վերջինս տեղափոխված է դեպի վազքուղու կենտրոն, ապա վազքուղու ճակատի և տեղափոխված շեմի հատվածում տեղադրված լուսարձակները պետք է ճառագայթեն կարմիր լույս.

բ. օդանավերի վայրէջքի ուղղությամբ վազքուղու վերջին 600մ կամ մեկ երրորդ երկարությամբ (կապված նրանից, թե որն է քիչ) հատվածի, որտեղ տեղադրվում են դեղին լույս ճառագայթող լուսարձակներ:

72. Վազքուղու մուտքային լույսերը նախատեսվում են վայրէջքային լույսերով սարքավորված վազքուղու համար, բացառությամբ չսարքավորված վազքուղիների կամ ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների, որտեղ վազքուղու շեմը տեղափոխված է և տեղադրված են թևային հորիզոնի լույսեր.

1) եթե վազքուղու շեմը համընկնում է ճակատի հետ, մուտքային լույսերի ենթահամակարգը կազմվում է վազքուղու առանցքագծին ուղղահայաց լուսարձակների մեկ շարքից, որը տեղադրվում է վազքուղու ճակատի վրա կամ դրանից առավելագույնը 3մ սահմաններում.

2) եթե վազքուղու շեմը տեղափոխված է ճակատի նկատմամբ, մուտքային լույսերը տեղադրվում են վազքուղու շեմի վրա` վազքուղու առանցքագծին ուղղահայաց լուսարձակների մեկ շարքով.

3) վազքուղու մուտքային լույսերի ենթահամակարգի լուսարձակների քանակը որոշվում է վազքուղու սարքավորվածության աստիճանից`

ա. չսարքավորված կամ ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղու համար լուսարձակների նվազագույն քանակը սահմանվում է 6 հատ, որոնք տեղադրվում են վազքուղու վայրէջքային լույսերի միջև իրարից հավասար հեռավորությունների վրա.

բ. ճշգրիտ վայրէջքի համար I, II կամ III կարգախմբերով սարքավորված վազքուղու համար լուսարձակների անհրաժեշտ քանակը պետք է ապահովի դրանց հավասարաչափ բաշխումը վազքուղու վայրէջքային լույսերի միջև ընկած հատվածում, ընդ որում լուսարձակների միջև հեռավորությունը չպետք է գերազանցի 3մ-ից.

4) չսարքավորված կամ ոչ ճշգրիտ վայրէջքի համար սարքավորված կամ ճշգրիտ վայրէջքի համար I կարգախմբով սարքավորված վազքուղիների համար մուտքային լույսերը կարող են կազմվել վազքուղու առանցքագծին համաչափ լուսարձակների երկու խմբերից, որոնց միջև հեռավորությունը պետք է համապատասխանի վայրէջքի գոտու մականշանների կամ լույսերի (եթե այդպիսիք նախատեսված են) միջև հեռավորությանը: Յուրաքանչյուր խմբում լուսարձակները պետք է տեղադրվեն իրարից հավասար հեռավորությունների վրա.

5) եթե չսարքավորված կամ տեղափոխված շեմով ոչ ճշգրիտ վայրէջքի համար սարքավորված վազքուղիների վրա բացակայում է մուտքային լույսերի ենթահամակարգը, ապա դրանք պետք է ապահովվեն թևային հորիզոնի լույսերով: Թևային հորիզոնի լույսեր կարող են նախատեսվել ճշգրիտ վայրէջքի համար սարքավորված վազքուղու վրա, երբ ցանկալի է ունենալ առավել տեսանելի կողմնորոշիչներ.

6) թևային հորիզոնի լույսերը տեղադրվում են երկու խմբերով վազքուղու շեմի վրա` առանցքագծին համաչափ: Թևային հորիզոնի խումբը տեղադրվում է վայրէջքային լույսերին ուղղահայաց, ընդ որում վազքուղուն մոտակա թևային հորիզոնի լուսարձակը պետք է գտնվի վայրէջքային լույսերի հետ մեկ գծի վրա: Թևային հորիզոնի յուրաքանչյուր խումբը կազմվում է առնվազն 5 լուսարձակներից և դրա լայնությունը պետք է կազմի առնվազն 10մ.

7) վազքուղու մուտքային և թևային հորիզոնի լույսերի լուսարձակները հանդիսանում են վայրէջքի ուղղությամբ ուղղորդված կանաչ լույս ճառագայթող լուսարձակներ:

73. Վազքուղու սահմանափակիչ լույսերի ենթահամակարգը նախատեսվում է վայրէջքային լույսերով սարքավորված վազքուղու համար.

1) վազքուղու սահմանափակիչ լույսերի ենթահամակարգը կազմվում է վազքուղու առանցքագծին ուղղահայաց լուսարձակների մեկ շարքից, որը տեղադրվում է վազքուղու ճակատի վրա կամ դրանից առավելագույնը 3մ սահմաններում.

2) սահմանափակիչ լույսերի շարքը պետք է կազմված լինի առնվազն 6 լուսարձակներից, ընդ որում դրանք կարող են տեղադրվել`

ա. հավասարաչափ բաշխված վազքուղու վայրէջքային լույսերի միջև.

բ. վազքուղու առանցքագծին համաչափ երկու խմբերով, որոնց միջև հեռավորությունը չպետք է գերազանցի վազքուղու վայրէջքային լույսերի շարքերի միջև եղած հեռավորության կեսից ավելին.

3) յուրաքանչյուր խմբում լուսարձակները պետք է տեղադրվեն իրարից հավասար հեռավորությունների վրա.

4) ճշգրիտ վայրէջքի համար III կարգախմբով սարքավորված վազքուղու համար սահմանափակիչ լույսերի լուսարձակների միջև հեռավորությունները, բացառությամբ վազքուղու առանցքագծին մոտակա երկու լուսարձակների, չպետք է գերազանցի 6 մետրը.

5) վազքուղու սահմանափակիչ լույսերի լուսարձակները հանդիսանում են դեպի վազքուղին մենուղղորդված կարմիր լույս ճառագայթող լույսեր:

74. Վազքուղու առանցքագծային լույսերի ենթահամակարգը նախատեսվում է ճշգրիտ վայրէջքի համար II կամ III կարգախմբով սարքավորված վազքուղիների համար, ինչպես նաև վերելքի վազքուղու համար, որը նախատեսվում է շահագործել դրա վրա 400 մետրից ցածր տեսանելիության պայմաններում.

1) վազքուղու առանցքագծային լույսերի ենթահամակարգը կարող է նախատեսվել ճշգրիտ վայրէջքի համար I կարգախմբով սարքավորված վազքուղու համար, եթե այն օգտագործվում է բարձր վայրէջքային արագություններով օդանավերի կողմից կամ վազքուղու վայրէջքային լույսերի ենթահամակարգի լուսարձակների միջև հեռավորությունը գերազանցում է 50մ.

2) վազքուղու առանցքագծային լույսերը տեղադրվում են վազքուղու առանցքագծով կամ հավասարաչափ շեղված դրա նկատմամբ, սակայն 0.6մ ոչ ավել հեռավորության վրա.

3) վազքուղու առանցքագծային լույսերը տեղադրվում են վազքուղու շեմից մինչև վերջը` իրարից 15մ հեռավորության վրա (Կարգի Հավելված 1-ի նկար 9, «Ա» տարբերակ): Եթե Աերոդրոմը շահագործվում է վազքուղու վրա 350մ կամ ավելի տեսանելիության պայմաններում առանցքագծային լույսերի միջև հեռավությունը կարող է կազմել 30մ (Կարգի ենթահավելված 1-ի նկար 9, «Բ» տարբերակ).

4) վազքուղու առանցքագծային լույսերը վազքուղու շեմից մինչև վերջի 900մ երկարությամբ հատվածը հանդիսանում են սպիտակ գույնի լույս ճառագայթող լույսեր: Վազքուղու վերջի 900մ երկարությամբ հատվածի 600մ վրա տեղադրվում են իրար հաջորդող սպիտակ և կարմիր գույնի լույսեր ճառագայթող լուսարձակներ, իսկ վերջին 300մ երկարությամբ հատվածի վրա միայն կարմիր գույնի լույս ճառագայթող լուսարձակներ.

5) եթե վազքուղու երկարությունը քիչ է 1800 մետրից, կարմիր և սպիտակ գույնի լույս ճառագայթող լուսարձակները տեղադրվում են վազքուղու միջնակետից սկսած մինչև վերջի 300մ հատվածը.

6) եթե տեղափոխված շեմով վազքուղու շահագործման դեպքում վազքուղու ճակատից մինչև տեղափոխված շեմն ընկած հատվածն օգտագործվում է օդանավերի վերելքի նպատակով, ապա օդանավն առանցքագծի վրա ճիշտ կողմնորոշելու նպատակով նշված հատվածն անհրաժեշտ է ապահովել՝

ա. մոտեցման լույսերի համակարգով, եթե դրա բնութագրերը և ինտենսիվության մակարդակներն ապահովում են օդանավի կողմնորոշումը և չեն կուրացնում օդաչուին.

բ. վազքուղու առանցքային լույսերով.

գ. առնվազն 3մ լայնությամբ գծային լույսերով` հավասարաչափ տեղադրված վազքուղու առանցքագծի շարունակության վրա` իրարից 30մ հեռավորությունների վրա, որոնց լուսամետրական բնութագրերը և ինտենսիվության մակարդակը պետք է բացառեն օդաչուների կուրացումը:

75. Վազքուղու վայրէջքային գոտու լույսերի ենթահամակարգը նախատեսվում է ճշգրիտ վայրէջքի համար` II կամ III կարգախմբով սարքավորված վազքուղիների համար.

1) վազքուղու վայրէջքի գոտու լույսերը հանդիսանում են գծային լույսեր և տեղադրվում են վազքուղու շեմից սկսած 900մ երկարությամբ հատվածի վրա, բացառությամբ 1800 մետրից պակաս երկարություն ունեցող վազքուղիների համար, որի դեպքում ենթահամակարգի երկարությունը նվազեցվում է այնքան, որպեսզի լույսերը չգերազանցեն վազքուղու միջնակետի սահմաններից.

2) գծային լույսերը կազմվում են առնվազն երեք լուսարձակներից, որոնց միջև հեռավորությունը չպետք է գերազանցի 1.5մ և դրա լայնությունը պետք է լինի առնվազն 3մ, սակայն չգերազանցի 4.5մ.

3) գծային լույսերը տեղադրվում են վազքուղու առանցքագծին համաչափ երկու շարքերով, որոնց միջև ներքին հեռավորությունը պետք է համապատասխանի վազքուղու վայրէջքի գոտու մականշանների միջև հեռավորությանը.

4) յուրաքանչյուր շարքում գծային լույսերի միջև հեռավորությունը կարող է կազմել 30մ (Կարգի ենթահավելված 1-ի նկար 9, «Ա» տարբերակ) կամ 60մ (Կարգի ենթահավելված 1-ի նկար 9, «Բ» տարբերակ): Անբավարար տեսանելիության պայմաններում թռիչքների անվտանգության ապահովման նպատակով առաջարկվում է գործնականում կիրառել Կարգի ենթահավելված 1-ի նկար 9-ի «Ա» տարբերակը:

76. Եթե վազքուղու վրա նախատեսված է արգելակման վերջնագոտի, ապա այն պետք է ապահովված լինի գիշերային մականշման լուսարձակներով, որոնք տեղադրվում են արգելակման վերջնագոտու ողջ երկարությամբ` վազքուղու առանցքագծից հավասար հեռավորության վրա երկու զուգահեռ շարքերով և պետք է համընկնի վազքուղու վայրէջքային լույսերի շարքերին, ինչպես նաև արգելակման վերջնագոտու ճակատի վրա կամ դրանից առավելագույնը 3մ սահմաններում` ուղղահայաց վազքուղու առանցքագծին (արգելակման վերջնագոտու լուսարձակները հանդիսանում են դեպի վազքուղին մենուղղորդված կարմիր լույս ճառագայթող լուսարձակներ):

77. Աերոդրոմի գետնավարման լույսերի ենթահամակարգը նախատեսված է ապահովելու օդանավերի գետնավարումն Աերոդրոմի տարրերով.

1) գետնավարման լույսերի ենթահամակարգը կազմված է ղեկուղիների, կառամատույցի, վազքուղու հետադարձի հրապարակի, օդանավերի հակասառցակալման ապահովման գոտու, ինչպես նաև օդանավերի գետնավարման երթուղի հանդիսացող վազքուղու հատվածի եզրագոտիների լուսարձակներից.

2) բացառությամբ վազքուղու հետադարձի հրապարակի, Աերոդրոմի մյուս տարրերի ուղղագիծ հատվածներում գետնավարման լուսարձակները տեղադրվում են տարրերի եզրերի վրա կամ դրանցից առավելագույնը 3մ սահմաններում իրարից 60մ հեռավորության վրա: Տարրերի կորագծային հատվածներում սահմանված հեռավորությունը կարող է նվազեցվել` շրջադարձի կորագիծը հստակ նշելու նպատակով.

3) վազքուղու հետադարձի հրապարակի լուսարձակները պետք է տեղադրվեն իրարից 30մ չգերազանցող հեռավորության վրա` հրապարակի եզրերին կամ դրանցից առավելագույնը 3մ սահմաններում.

4) գետնավարման լուսարձակները հանդիսանում են կապույտ գույնի լույսեր ճառագայթող լուսարձակներ.

5) օդաչուների ապակողմնորոշումը բացառելու նպատակով տարրերի հատման գոտիներում գետնավարման լույսերը կարող են էկրանավորվել, որպեսզի տեսանելի չլինեն այն ուղղություններով, որտեղ դրանք հեշտությամբ կարելի է շփոթել այլ լույսերի հետ:

78. Գետնավարման առանցքագծային լույսերի ենթահամակարգը նախատեսվում է այն Աերոդրմներում, որոնք շահագործվում են վազքուղու վրա 350մ կամ ավելի ցածր տեսանելիության պայմաններում: Ղեկուղու առանցքագծային լույսեր հարկավոր է նախատեսել նաև այն աերադրոմներում, որոնք շահագործվում են վազքուղու վրա 350մ ավելի տեսանելիության պայմաններում, սակայն գետնավարման երթուղիների բարդության պատճառով առաջանում է անհրաժեշտություն դրանց հստակեցման համար.

1) գետնավարման առանցքագծային լույսերի ենթահամակարգ հարկավոր է նախատեսել վազքուղու վրա տեսանելիության բոլոր պայմանների համար, եթե դա հանդիսանում է կատարելագործված լուսաազդանշանային համակարգի բաղադրամաս.

2) գետնավարման առանցքագծային լույսերով պետք է ապահովված լինեն Աերոդրոմի հետևյալ տարրերը՝ ղեկուղիները (մուտքային, ելքային և կառամատույցային), օդանավերի հակասառցակալման ապահովման գոտիները, ինչպես նաև վազքուղու այն հատվածները, որոնք հանդիսանում են օդանավերի գետնավարման երթուղի.

3) Աերոդրոմի տարրերի ուղղագիծ հատվածներում գետնավարման առանցքագծային լույսերը պետք է տեղադրվեն իրարից 30մ չգերազանցող հեռավորության վրա, բացառությամբ՝

ա. եթե գերակշռող օդերևութաբանական պայմաններում ապահովվում է օդանավերի գետնավարման պատշաճ կողմնորոշումը, առանցքագծային լույսերը կարող են տեղադրվել իրարից 60մ չգերազանցող հեռավորությունների վրա.

բ. եթե տարրերի ուղղագիծ հատվածները կարճ են, առանցքագծային լույսերի միջև հեռավորությունը կարող է նվազեցվել.

գ. եթե Աերորդոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության պայմաններում, առանցքագծային լույսերի միջև հեռավորությունը չպետք է գերազանցի 15մ.

4) գետնավարման առանցքագծային լույսերը պետք է տեղադրվեն օդանավերի գետնավարման համար մականշված առանցքագծով կամ հավասարաչափ շեղված դրա նկատմամբ, սակայն 0.3մ ոչ ավել հեռավորությունների վրա.

5) ղեկուղիների կորագծային հատվածներում առանցքագծային լույսերը պետք է տեղադրվեն որպես ուղղագիծ հատվածի առանցքագծային լույսերի շարունակություն և գտնվեն շրջադարձի արտաքին եզրից հաստատուն հեռավորության վրա.

6) եթե Աերորդոմը շահագործվում է վազքուղու վրա 350 մետրից ցածր տեսանելիության պայմաններում, ղեկուղիների կորագծային հատվածներում գետնավարման առանցքագծային լույսերի միջև հեռավորությունը չպետք է գերազանցի 15մ: Ելնելով կորագծի շառավղի մեծությունից, սահմանվում են առանցքագծային լույսերի միջև հետևյալ հեռավորությունները՝

ա. մինչև 400մ – 7.5մ.

բ. 400 - 899մ – 15մ.

գ. 900մ և ավելի – 30մ.

7) առանցքագծային լույսերի միջև սահմանված հեռավորությունները պետք է ապահովվեն կորագծի շարունակություն հանդիսացող ուղղագիծ հատվածի 60մ սահմաններում.

8) ղեկուղիների, բացառությամբ ելքային ղեկուղիների և գետնավարման երթուղի հանդիսացող վազքուղու հատվածների, առանցքագծային լույսերը հանդիսանում են կանաչ գույնի լույս ճառագայթող լուսարձակներ, որոնք տեսանելի են միայն գետնավարող օդանավից.

9) ելքային ղեկուղիների առանցքագծային լույսերը վազքուղու առանցքագծից մինչև GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգի կրիտիկական գոտու սահմանը, հանդիսանում են իրար հաջորդող կանաչ և դեղին գույնի լույս ճառագայթող լուսարձակներ, ընդ որում կրիտիկական գոտու սահմանի վրա տեղադրվում է դեղին գույնի լույս ճառագայթող լույս: Ելքային ղեկուղիների մնացած հատվածում տեղադրվում են կանաչ գույնի լույս ճառագայթող լույսեր.

10) ելքային ղեկուղիների առանցքագծային լույսերը վազքուղու վրա տեղադրվում են զուգահեռ վազքուղու առանցքագծային լույսերին` կորագծային հատվածից առնվազն 60մ երկարությամբ հատվածի վրա և դրանցից 0.6մ ոչ ավել հեռավորության վրա.

11) եթե ելքային ղեկուղին օգտագործվում է նաև որպես մուտքային, ապա դեպի վազքուղի գետնավարումն ապահովող առանցքագծային լուսարձակները պետք է ճառագայթեն կանաչ գույնի լույսեր.

12) եթե ելքային ղեկուղին հանդիսանում է արագընթաց և Աերորդոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության կամ թռիչքների բարձր ինտենսիվության պայմաններում, ապա վերը նշված գետնավարման առանցքագծային լույսերի ենթահամակարգը լրացվում է «RETILS» («Ար Ի Թի Այ Էլ Էս») արագընթաց ելքային ղեկուղու լույսերի համալիրով, որոնք տեղադրվում են վազքուղու վրա և նախատեսված են հետվայրէջքային վազուրդ կատարող օդանավի օդաչուին տրամադրել տեղեկատվություն արագընթաց ելքային ղեկուղուց օդանավի գտնվելու հեռավորության մասին և պետք է տեսանելի լինեն վայրէջք կատարող օդանավից.

13) «RETILS» («Ար Ի Թի Այ Էլ Էս») համալիրի կառավարման սխեման պետք է ապահովի համալիրի անջատումը որևիցէ լույսի անսարքության դեպքում` օդաչուների ապակողմնորոշումը բացառելու նպատակով.

14) «RETILS» («Ար Ի Թի Այ Էլ Էս») համալիրը կազմվում է դեղին լույս ճառագայթող լուսարձակների երեք շարքից, որոնք տեղադրվում են վազքուղու առանցքագծից 2մ հեռավորության վրա` իրարից և վազքուղու ու ղեկուղու կցորդման կետից 100մ հեռավորությունների վրա, ընդ որում ըստ նշված հեռավորությունների սահմանվում են շարքերում տեղադրվող լուսարձակների քանակը`

ա. կցորդման կետի շարքում - մեկ լույս.

բ. երկրորդ շարքում - երկու լույս.

գ. երրորդ շարքում - երեք լույս.

15) երկրորդ և երրորդ շարքերի լույսերի միջև հեռավորությունները սահմանվում են 2 մետր.

16) վազքուղու հետադարձի հրապարակի առանցքագծային լույսերը պետք է տեղադրվեն իրարից 30մ չգերազանցող հեռավորության վրա` հրապարակի եզրերի վրա կամ դրանցից առավելագույնը 3մ սահմաններում.

17) եթե Աերորդոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության պայմաններում, գետնավարման առանցքագծային լույսերով պետք է ապահովված լինեն նաև վազքուղու հետադարձի հրապարակները.

18) հետադարձի գետնավարման առանցքագծային լույսերը հանդիսանում են կանաչ գույնի լույս ճառագայթող լուսարձակներ, որոնք պետք է տեղադրվեն օդանավերի գետնավարման համար մականշված առանցքագծով կամ հավասարաչափ շեղված դրա նկատմամբ, սակայն 0.3մ ոչ ավել հեռավորության վրա, իրարից 15մ և 7.5մ հեռավորությունների վրա համապատասխանաբար ուղղագիծ և կորագծային հատվածներում.

19) օդանավերի հակասառցակալման ապահովման գոտու գետնավարման լույսեր են համարվում գոտու ելքային լույսերը, որոնք իրարից 6մ հեռավորության վրա տեղադրվում են ղեկուղու հետ հատման սահմանի վրա կամ դրանից դեպի գոտի 0.3մ հեռավորության վրա.

20) օդանավերի հակասառցակալման ապահովման գոտու լույսերը հանդիսանում են դեղին գույնի լույս ճառագայթող խորացված լուսարձակներ:

79. Եթե Աերոդրոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության պայմաններում, ապա միացնող ղեկուղիները վազքուղու հետ հատման տեղերը պետք է ապահովվեն «Կանգնիր» գծի լույսերով, բացառությամբ այն դեպքերի, երբ ձեռնարկված են միջոցառումներ և ընթացակարգեր` ուղղված օդանավերի և տրանսպորտային միջոցների դեպի վազքուղու չկանխամտածված մուտքի կանխմանը կամ կիրառվում են շահագործման կանոններ վազքուղու վրա 550մ ցածր տեսանելիության պայմաններում, որոնցով սահմանափակվում են օդանավերի և տրանսպորտային միջոցների քանակները մանևրման հրապարակում.

1) «Կանգնիր» գծի լույսերը տեղադրվում են ղեկուղու առանցքագծին ուղղահայաց և դրա այն հատվածում, որտեղ անհրաժեշտ է կառավարել օդանավի կամ տրանսպորտային միջոցի երթևեկումն Աերոդրոմի համապատասխան տարրով` դադարեցնել կամ թույլատրել դրանց հետագա երթևեկումը.

2) «Կանգնիր» գծի լույսերը հանդիսանում են միաուղղված կարմիր գույնի լույս ճառագայթող խորացված լուսարձակներ, որոնց միջև հեռավորությունը պետք է կազմի 3մ.

3) անհրաժեշտության դեպքում ղեկուղու վրայի «Կանգնիր» գծի լույսերը կարող են լրացվել կողային վերգետնյա լուսարձակների երկու զույգով, որոնք տեղադրվում են «Կանգնիր» գծի շարունակության վրա` ղեկուղու աջ և ձախ կողմերում` դրա եզրից 3մ հեռավորության վրա.

4) լրացուցիչ լուսարձակների միջև հեռավորությունները, ճառագայթվող լույսի գույնը և ինտենսիվությունը պետք է համապատասխանեն «Կանգնիր» գծի հիմնական լուսարձակներին.

5) «Կանգնիր» գծի լույսերի կառավարման սխեման պետք է ապահովի`

ա. Աերոդրոմում մեկից ավելի «Կանգնիր» գծի լույսերի առկայության դեպքում` դրանց առանձնացված կառավարումը.

բ. «Կանգնիր» գծից հետո գտնվող ղեկուղու առանցքագծային լույսերի անջատումը` «Կանգնիր» գծի լույսերի միացման դեպքում և հակառակը.

գ. «Կանգնիր» գծի լույսերի միացման դեպքում դրանցից հետո գտնվող ղեկուղու առանցքագծային լույսերի անջատումն առնվազն 90մ հեռավորության վրա.

6) եթե «Կանգնիր» գծի լույսերը հանդիսանում են վերգետնյա երթևեկման կառավարման կատարելագործված համակարգի մաս, ապա սահմանված ինտենսիվության լամպերի փոխարեն կիրառվում են ավելի բարձր ինտենսիվությամբ լամպեր:

80. Եթե Աերոդրոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության պայմաններում, ղեկուղիների սպասման կետի մականշումը (Կարգի ենթահավելված 1-ի նկար 6) լրացվում է սպասման միջանկյալ կետի լույսերով, բացառությամբ այն հատվածների, որտեղ տեղադրված են «Կանգնիր» գծի լույսերը.

1) սպասման միջանկյալ կետի լույսերը կիրառվում են այն դեպքերում, երբ երթևեկման դադարեցման և վերսկսման անհրաժեշտություն չկա.

2) սպասման միջանկյալ կետի լույսերը կազմվում են միաուղղված դեղին գույնի լույս ճառագայթող խորացված 3(երեք) լուսարձակից, որոնք տեղադրվում են ղեկուղու առանցքագծին ուղղահայաց գծանշանից 0.3մ հեռավորության վրա: Լուսարձակների միջև հեռավորությունը պետք է կազմի 1.5մ:

81. Օդաչուներին կամ Աերոդրոմում շահագործվող տրանսպորտային միջոցների վարորդներին վազքուղուն մոտենալու մասին նախազգուշացնելու համար նախատեսվում են վազքուղու պաշտպանման լույսեր, որոնք տեղադրվում են «Վազքուղի/ղեկուղի» հատման գոտիներում և կիրառվում են, եթե Աերոդրոմը շահագործվում է վազքուղու վրա 550մ ցածր տեսանելիության պայմաններում, որտեղ տեղադրված չեն «Կանգնիր» գծի լույսեր և եթե Աերոդրոմը շահագործվում է վազքուղու վրա 550-1200մ տեսանելիության պայմաններում, երթևեկության զգալի ինտենսիվության դեպքում.

1) վազքուղու պաշտպանման լույսերը տեղադրվում են վազքուղու առանցքագծից Կարգի 31-րդ կետի 3-րդ ենթակետի աղյուսակում ներկայացված հեռավորության վրա և կարող են կազմված լինել երկու տարբերակով`

ա. տարբերակ «Ա» - վերգետնյա լուսարձակների երկու զույգից, որոնք տեղադրվում են ղեկուղու աջ և ձախ կողմերում: Լուսարձակների միջև և ղեկուղու եզրից հեռավորությունները պետք է կազմեն 3մ.

բ. տարբերակ «Բ» - խորացված լուսարձակներից, որոնք տեղադրվում են ղեկուղու առանցքագծին ուղղահայաց` իրարից 3մ հեռավորության վրա.

2) վազքուղու պաշտպանման լույսերը հանդիսանում են փոփոխաբար առկայծվող լույսեր` րոպեում 30-60 առկայծում հաճախականությամբ, ընդ որում «Ա» տարբերակի դեպքում փոփոխաբար առկայծվում են յուրաքանչյուր զույգի լուսարձակները, իսկ «Բ» տարբերակի դեպքում միաժամանակ առկայծվում է յուրաքանչյուր երկրորդ լուսարձակը, իսկ փոփոխաբար` հարևան լուսարձակները.

3) արևի ճառագայթների ազդեցությունը բացառելու նպատակով վերգետնյա լուսարձակների («Ա» տարբերակ) վրա կարող են տեղադրվել պաշտպանիչ միջոցներ:



ԳԼՈՒԽ IX

ՎԱՅՐԷՋՔԱԳԾԻ ՑՈՒՑԱՆՇՄԱՆ ՏԵՍՈՂԱԿԱՆ ՀԱՄԱԿԱՐԳԵՐԸ



82. Վայրէջքագծի ցուցանշման տեսողական համակարգը (այսուհետ՝ Վայրէջքագծային համակարգ) ապահովում է օդանավերի վայրէջքը և, անկախ վազքուղու վայրէջքի տեսողական կամ ոչ տեսողական այլ միջոցներով սարքավորվածությունից, պետք է նախատեսվի, եթե՝

1) վազքուղին շահագործվում է տուրբոռեակտիվ կամ այն օդանավերի կողմից, որոնց վայրէջքի ժամանակ անհրաժեշտ է այդպիսի ուղղորդում.

2) վայրէջքի ընթացքում օդաչուի մոտ կարող է առաջանալ անհրաժեշտություն` վերահսկելու իր գործողությունները հետևյալ պայմանների արդյունքում՝

ա. տեղանքը միապաղաղ է և բացակայում են տեսողական կողմնորոշիչներ.

բ. վազքուղու կամ դրան կից տեղանքի ռելիեֆը և թեքությունները կարող են ապակողմնորոշել օդաչուին.

3) վայրէջքի գոտում առկա են խոչընդոտներ, որոնք վայրէջքագծի սահմանված ուղղության խախտման դեպքում կարող են սպառնալ թռիչքների անվտանգությանը.

4) վազքուղու ճակատներին կից գոտիների մակերևույթի ֆիզիկական վիճակը կարող է սպառնալ օդանավի անվտանգությանը` թերի կամ գերվայրէջքի արդյունքում.

5) տեղանքը կամ գերակայող օդերևութաբանական պայմանները այնպիսին են, որ վայրէջքի ընթացքում օդանավը կարող է ընկնել բարձր մրրկային գոտի:

83. Վայրէջքագծային համակարգերը դասակարգվում են երկու հիմնական համակարգերի և դրանց մեկական պարզեցված ձևերի՝ T-VASIS (Թի-Վի Էյ Էս Այ Էս) ու AT-VASIS (Էյ Թի- Վի Էյ Էս Այ Էս) և PAPI (Փի Էյ Փի Այ) ու APAPI (Էյ Փի Էյ Փի Այ), համաձայն Կարգի ենթահավելաված 1-ի նկար 10-ի.

1) PAPI (Փի Էյ Փի Այ), T-VASIS (Թի - Վի Էյ Էս Այ Էս) կամ AT-VASIS (Էյ Թի - Վի Էյ Էս Այ Էս) համակարգերը պետք է նախատեսվեն «3» կամ «4» ծածկագրով նշված վազքուղիների համար, իսկ PAPI (Փի Էյ Փի Այ) և APAPI (Էյ Փի Էյ Փի Այ) համակարգերը՝ «1» կամ «2» ծածկագրով նշված վազքուղիների համար.

2) վազքուղու շեմի ժամանակավոր շեղման դեպքում առաջարկվում է կիրառել PAPI համակարգը, բացառությամբ «1» կամ «2» ծածկագրով նշված վազքուղիների, որոնց համար կարող է նախատեսվել APAPI (Էյ Փի Էյ Փի Այ) համակարգ.

3) Վայրէջքագծային համակարգերը պետք է նախատեսված լինեն օրվա բոլոր ժամերին շահագործման համար:

84. Եթե վազքուղին սարքավորված է GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, վայրէջքագծային լուսարձակների տեղադրման տեղը և անկյուններն ընտրվում է այնպես, որպեսզի հնարավորության սահմաններում ապահովվի տեսողական և ռադիոնավիգացիոն վայրէջքագծային համակարգերի կողմից ներկայացվող տեղեկատվության համապատասխանությունը:

85. T-VASIS (Թի-Վի Էյ Էս Այ Էս) վայրէջքագծային համակարգը (Կարգի ենթահավելված 1-ի նկար 10, «Ա» տարբերակ) կազմվում է 20 լուսարձակներից, որոնք տեղադրվում են վազքուղու առանցքագծին համաչափ երկու խմբերով.

1) յուրաքանչյուր խմբում նախատեսվում են 10 լուսարձակ, որոնցից 6-ը տեղադրվում են վազքուղու առանցքագծին զուգահեռ շարքով, վազքուղու կողային եզրից 30մ հեռավորության վրա, իսկ 4-ը՝ թևային հորիզոնի ձևով վազքուղու առանցքագծին ուղղահայաց՝ վազքուղու շեմից 280մ հեռավորության վրա, որի կենտրոնը պետք է հանընկնի զուգահեռ շարքի հետ.

2) զուգահեռ շարքի լուսարձակների տեղադրման համար սահմանվում են համապատասխանաբար հետևյալ հեռավորությունները` 45մ, 90մ և 90մ` հաշված թևային հորիզոնի լուսարձակներից: Վազքուղու շեմից մինչև թևային հորիզոնը տեղադրված լուսարձակների խումբը կոչվում է «Թռչեք ցածր», իսկ թևային հորիզոնից հետո տեղադրված խումբը՝ «Թռչեք բարձր».

3) թևային հորիզոն կազմող լուսարձակների շարքի ընդհանուր լայնությունը պետք է կազմի 24մ: Լուսարձակները տեղադրվում են իրար և շարքի կենտրոնի նկատմամբ 6մ հեռավորության վրա.

4) AT-VASIS (Էյ Թի - Վի Էյ Էս Այ Էս) վայրէջքագծային համակարգը հանդիսանում է T-VASIS համակարգի պարզեցված տեսակը (առանցքագծի նկատմամբ լուսարձակների մի խումբը) և տեղադրվում է վայրէջքի ուղղությամբ վազքուղու միայն ձախ կողմից:

86. T-VASIS (Թի-Վի Էյ Էս Այ Էս) և AT-VASIS (Էյ Թի-Վի Էյ Էս Այ Էս) վայրէջքագծային համակարգերի լուսարձակների տեղադրման անկյունները պետք է ապահովեն օդաչուի համար տեսանելի հետևյալ պատկերները, ելնելով վայրէջքագծի նկատմամբ օդանավի գտնվելու դիրքից`

1) եթե օդանավը գտնվում է վայրէջքագծի վրա, ապա օդաչուին պետք է տեսանելի լինեն սպիտակ գույնի լույս ճառագայթող միայն թևային հորիզոնի լուսարձակները.

2) եթե օդանավը գտնվում է վայրէջքագծից բարձր, ապա օդաչուին պետք է տեսանելի լինեն սպիտակ գույնի լույս ճառագայթող թևային հորիզոնի և «Թռչեք ցածր» խմբի մեկ, երկու կամ երեք լուսարձակները, ընդ որում ինչքան բարձր է գտնվում օդանավը վայրէջքագծի նկատմամբ, այնքան շատ «Թռչեք ծացր» լուսարձակներ պետք է տեսանելի լինեն.

3) եթե օդանավը գտնվում է վայրէջքագծից ցածր, ապա օդաչուին պետք է տեսանելի լինեն սպիտակ գույնի լույս ճառագայթող թևային հորիզոնի և «Թռչեք բարձր» խմբի մեկ, երկու կամ երեք լուսարձակները, ընդ որում ինչքան ցածր է գտնվում օդանավը վայրէջքագծի նկատմամբ, այնքան շատ «Թռչեք բարձր» լուսարձակներ պետք է տեսանելի լինեն: Եթե օդանավի դիրքը վայրէջքագծի նկատմամբ զգալի ցածր է, ապա սույն ենթակետում նշված լուսարձակները պետք է տեսանելի լինեն որպես կարմիր գույնի լույս ճառագայթող լուսարձակներ.

4) եթե օդանավը գտնվում է վայրէջքագծի վրա, «Թռչեք բարձր» և «Թռչեք ցածր» խմբերի լուսարձակների ճառագայթվող լույսը պետք է տեսանելի չլինի: Եթե օդանավը գտնվում է վայրէջքագծից բարձր կամ ցածր, պետք է տեսանելի չլինեն համապատասխանաբար «Թռչեք բարձր» և «Թռչեք ցածր» խմբերի լուսարձակների ճառագայթվող լույսը:

87. PAPI (Փի Էյ Փի Այ) վայրէջքագծային համակարգը (Կարգի ենթահավելված 1-ի նկար 10, «Բ» տարբերակ) կազմվում է 4 լուսարձակներից, որոնք տեղադրվում են վազքուղու առանցքագծին ուղղահայաց վազքուղու շեմից համապատասխան հեռավորության վրա, որը հաշվարկվում է ելնելով Աերոդրոմի սարքավորվածությունից GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, ինչպես նաև շահագործվող օդանավերի տիպերից.

1) Վայրէջքագծային համակարգի առաջին լուսարձակը տեղադրվում է վազքուղու կողային եզրից 15 1մ հեռավորության վրա, իսկ մյուսներն իրարից 9 1մ հեռավորության վրա.

2) PAPI (Փի Էյ Փի Այ) վայրէջքագծային համակարգերի լուսարձակների տեղադրման անկյունները պետք է ապահովեն օդաչուի համար տեսանելի հետևյալ պատկերները, ելնելով վայրէջքագծի նկատմամբ օդանավի գտնվելու դիրքից`

ա. եթե օդանավը գտնվում է վայրէջքագծի վրա, ապա վազքուղու կողային եզրին մոտ առաջին երկու լուսարձակը օդաչուի համար պետք է տեսանելի լինեն որպես կարմիր գույնի լույս ճառագայթող, իսկ մյուս երկու լուսարձակը՝ որպես սպիտակ գույնի լույս ճառագայթող.

բ. եթե օդանավը գտնվում է վայրէջքագծից բարձր, ապա վազքուղու կողային եզրին մոտ առաջին լուսարձակը օդաչուի համար պետք է տեսանելի լինի որպես կարմիր գույնի լույս ճառագայթող, իսկ մյուս երեք լուսարձակները՝ որպես սպիտակ գույնի լույս ճառագայթող: Եթե օդանավի դիրքը վայրէջքագծի նկատմամբ զգալի բարձր է, ապա բոլոր չորս լուսարձակները պետք է տեսանելի լինեն որպես սպիտակ գույնի լույս ճառագայթող.

գ. եթե օդանավը գտնվում է վայրէջքագծից ցածր, ապա վազքուղու կողային եզրին մոտ առաջին երեք լուսարձակները օդաչուի համար պետք է տեսանելի լինեն որպես կարմիր գույնի լույս ճառագայթող, իսկ չորրորդ (վերջին) լուսարձակը՝ որպես սպիտակ գույնի լույս ճառագայթող: Եթե օդանավի դիրքը վայրէջքագծի նկատմամբ զգալի ցածր է, ապա բոլոր չորս լուսարձակները պետք է տեսանելի լինեն որպես կարմիր գույնի լույս ճառագայթող:

88. APAPI (Էյ Փի Էյ Փի Այ) վայրէջքագծային համակարգը (Կարգի ենթահավելված 1-ի նկար 10, «Գ» տարբերակ) կազմվում է 2 լուսարձակներից, որոնք տեղադրվում են վազքուղու առանցքագծին ուղղահայաց` վազքուղու շեմից համապատասխան հեռավորության վրա, որը հաշվարկվում է ելնելով Աերոդրոմի սարքավորվածությունից GLS (Ջի Էլ Էս) և(կամ), ILS(Այ Էլ Էս) և(կամ) MLS(Էմ Էլ Էս) ռադիոնավիգացիոն համակարգով, ինչպես նաև շահագործվող օդանավերի տիպերից.

1) վայրէջքագծային համակարգի առաջին լուսարձակը տեղադրվում է վազքուղու կողային եզրից 10 1մ հեռավորության վրա, իսկ երկրորդը՝ առաջինից 6 1մ հեռավորության վրա:

2) APAPI (Էյ Փի Էյ Փի Այ) վայրէջքագծային համակարգերի լուսարձակների տեղադրման անկյունները պետք է ապահովեն օդաչուի համար տեսանելի հետևյալ պատկերները, ելնելով վայրէջքագծի նկատմամբ օդանավի գտնվելու դիրքից`

ա. եթե օդանավը գտնվում է վայրէջքագծի վրա, ապա վազքուղու կողային եզրին մոտ լուսարձակը օդաչուի համար պետք է տեսանելի լինի որպես կարմիր գույնի լույս ճառագայթող, իսկ երկրորդը՝ որպես սպիտակ գույնի լույս ճառագայթող.

բ. եթե օդանավը գտնվում է վայրէջքագծից բարձր, ապա երկու լուսարձակներն էլ օդաչուի համար պետք է տեսանելի լինեն որպես սպիտակ գույնի լույս ճառագայթող.

գ. եթե օդանավը գտնվում է վայրէջքագծից ցածր, ապա երկու լուսարձակներն էլ օդաչուի համար պետք է տեսանելի լինեն որպես կարմիր լույս ճառագայթող:

89. Վայրէջքագծային համակարգը պետք է ապահովված լինի խոչընդոտներից պաշտպանված հարթությամբ, որի գծապատկերը և երկրաչափական չափերը ներկայացված են Կարգի Հավելված 1-ի նկար 11-ում և հետևյալ աղյուսակում`



Հարթության տարրերը, դրանց չափերը և թեքությունները	Չսարքավորված վազքուղի				Սարքավորված վազքուղի
	Վազքուղու թվային ծածկագիրը				Վազքուղու թվային ծածկագիրը
	1	2	3	4	1	2	3	4
Ներքին սահմանի երկարությունը, մ	60	80ա	150	150	150	150	300	300
Հեռավորությունը վազքուղու շեմից, մ	30	60	60	60	60	60	60	60
Յուրաքանչյուր կողմի շեղվածությունը	10%	10%	10%	10%	15%	15%	15%	15%
Ընդհանուր երկարությունը, մ	7500	7500բ	15000	15000	7500	7500բ	15000	15000
Հարթության թեքություններն ըստ համակարգերի՝
ա. AT-VASIS	-գ	1.90	1.90	1.90	-գ	1.90	1.90	1.90
բ. PAPI	-	1.43030'	1.43030'	1.43030'	1.43030'	1.43030'	1.43030'	1.43030'
գ. APAPI	1.1045'	1.1045'	-	-	1.1045'	1.1045'	-	-



որտեղ՝

ա-ն` T-VASIS (Թի - Վի Էյ Էս Այ Էս) և AT-VASIS (Էյ Թի - Վի Էյ Էս Այ Էս) վայրէջքագծային համակարգերի տվյալ ցուցանիշն անհրաժեշտ է ավելացնել մինչև 150մ.

բ-ն` T-VASIS (Թի - Վի Էյ Էս Այ Էս) և AT-VASIS (Էյ Թի - Վի Էյ Էս Այ Էս) վայրէջքագծային համակարգերի տվյալ ցուցանիշն անհրաժեշտ է ավելացնել մինչև 15000մ.

գ-ն` թեքությունները սահմանված չեն, քանի որ տվյալ վազքուղիների համար թռիչքագծային լույսերի համակարգեր չեն օգտագործվում:

Նոր կառուցվող կամ վերակառուցվող օբյեկտների բարձրությունները չպետք է գերազանցեն վայրէջքագծային համակարգերի խոչընդոտներից պաշտպանված հարթության սահմանները, բացառությամբ այն դեպքերի, եթե դրանք ստվերարկված են այլ օբյեկտներով:

90. Վայրէջքագծային համակարգերի խոչընդոտներից պաշտպանված հարթության սահմանները գերազանցող առկա խոչընդոտները ենթակա են վերացման, եթե դրանք ստվերարկված չեն այլ անշարժ օբյեկտներով:

91. Եթե ուսումնասիրությունների արդյունքում արձանագրվում է, որ Վայրէջքագծային համակարգերի խոչընդոտներից պաշտպանված հարթության սահմաններում առկա են օբյեկտներ, որոնք կարող են բացասաբար ազդել թռիչքների անվտանգությանը, ապա.

1) համապատասխանաբար մեծացվում է վայրէջքագի թեքության անկյունը.

2) նվազեցվում է համակարգի ճառագայթի ճյուղավորման ազիմուտալ անկյունը, այնպես, որպեսզի օբյեկտը գտնվի ճառագայթի տիրույթից դուրս.

3) համակարգի առանցքը և խոչընդոտներից պաշտպանված հարթությունը շեղվում են 5°-ից ոչ ավել անկյան վրա.

4)վազքուղու շեմը տեղափոխվում է դեպի վազքուղու կենտրոն` համապատասխան հեռավորության վրա կամ.

5) եթե սույն կետի 4-րդ ենթակետում նշված միջոցառումը գործնականորեն իրագործելի չէ, վազքուղու շեմի նկատմամբ համաատասխանաբար տեղափոխվում է Վայրէջքագծային համակարգը, որպեսզի վազքուղու շեմի հատման ժամանակ ապահովվի անվտանգ բարձրության լրացուցիչ պաշար:



ԳԼՈՒԽ X

ՏԵՍՈՂԱԿԱՆ ԼՐԱՑՈՒՑԻՉ ՄԻՋՈՑՆԵՐ



92. Կարգի իմաստով լրացուցիչ տեսողական միջոցներ են համարվում` աերոնավիգացիոն փարոսները, առբերիչ լույսերը, շրջանով թռիչքի կառավարման լույսերը.

1) աերոնավիգացիոն փարոսները նախատեսվում են գիշերային ժամերին շահագործվող Աերդրոմների համար, որտեղ, ելնելով շրջակա տեղանքի պայմաններից, առաջանում է անհրաժեշտություն հստակեցնելու Աերոդրոմի գտնվելու վայրը: Որպես աերոնավիգացիոն փարոս Աերոդրոմում կարող է տեղադրվել Աերոդրոմային կամ ճանաչողական փարոս.

2) Աերոդրոմային փարոսը նախատեսվում է հետևյալ պայմաններից մեկի կամ մի քանիսի դեպքում`

ա. օդանավերի կողմից նավիգացիան հիմնականում իրականացվում է տեսողական միջոցների օգնությամբ.

բ. սահմանափակ տեսանելիության պայմանները համարվում են հաճախակի երևույթ.

գ. Աերոդրոմի շրջակա տեղանքի առանձնահատկությունները և կողմնակի լույսերի առկայությունը դժվարեցնում են Աերոդրոմի դիրքի որոշումը.

3) Աերոդրոմային փարոսը հանդիսանում է առկայծիչ լուսարձակ կամ միայն սպիտակ կամ սպիտակ և կանաչ փոփոխական գույնի առկայծումներով, որոնց հաճախականությունը պետք է կազմի 20-30 հատ մեկ րոպեում: Աերոդրոմային փարոսի լույսը պետք է տեսանելի լինի բոլոր ուղղություններով և նրա ինտենսիվությունը պետք է լինի առնվազն 2000կդ.

4) Աերոդրոմային փարոսը կարող է տեղադրվել Աերոդրոմում կամ դրան կից գոտիներում, որտեղ շրջակա լուսավորվածության ընդհանուր ֆոնը նվազագույնն է: Աերոդրոմային փարոսը չպետք է ստվերարկված լինի այլ օբյեկտներով և նա չպետք է կուրացնի վայրէջք կատարող օդանավերի օդաչուներին:

93. Տարբերիչ փարոսը նախատեսվում է այն Աերոդրոմներում, որոնց դժվար է տարբերել այլ միջոցների օգնությամբ.

1) տարբերիչ փարոսը հանդիսանում է կանաչ գույնի առկայծիչ լուսարձակ, որի առկայծումներն իրականացվում են «Մորզե» միջազգային այբուբենի ազդանշաններին համապատասխան, ընդ որում ազդանշանների փոխանցման արագությունը պետք է կազմի 6-8 բառ մեկ րոպեում` հաշվի առնելով, որ 1(մեկ) նշանի փոխանցման տևողությունը կազմում է 0.15-0.2 վայրկյան.

2) տարբերիչ փարոսը տեղադրվում է Աերոդրոմի սահմաններում` որտեղ շրջակա լուսավորվածության ընդհանուր ֆոնը նվազագույնն է և նա տեսանելի է բոլոր ուղղություններով: Փարոսը չպետք է ստվերարկված լինի այլ օբյեկտներով և նա չպետք է կուրացնի վայրէջք կատարող օդանավերի օդաչուներին:

94. Եթե Աերոդրոմի շրջակայքի ռելիեֆի բնութագրի պատճառով կամ օդանավերի աղմուկի նվազեցման նպատակով առաջանում է անհրաժեշտություն շրջանցելու շրջակայքի որոշ վտանգավոր հատվածներ կամ բնակավայրեր, ապա կարող է սահմանվել վայրէջքի ուղղության համապատասխան հետագիծ, որն ապահովվում է առբերիչ լույսերով.

1) առբերիչ լույսերը կազմվում են խմբերից, որոնք տեղադրվում են իրարից 1600մ չգերազանցող հեռավորության վրա այնպես, որպեսզի մեկ խմբի վրայով անցնելիս օդաչուին տեսանելի լինի հաջորդ խումբը.

2) յուրաքանչյուր խումբ պետք է կազմված լինի առնվազն երեք առկայծիչ կամ մշտական սպիտակ գույնի լույս ճառագայթող լուսարձակներից: Հնարավորության սահմաններում, առկայծիչ լուսարձակների կիրառման դեպքում, ցանկալի է ապահովել խմբերի հաջորդաբար առկայծումը հեռավոր խմբից դեպի վազքուղի:

95. Եթե Աերոդրոմի լուսաազդանշանային համակարգի մոտեցման լույսերի ենթահամակարգը բավարար ձևով չի ապահովում Աերոդրոմի շրջանով թռիչք կատարող օդանավերի առբերումը դեպի վայրէջքագիծ, ապա դրանում կարող են տեղադրվեն շրջանով թռիչքների կառավարման լույսեր, որոնց քանակը և տեղակայման սխեման պետք է օդաչուին հնարավորություն տա`

1) թռիչքային շրջանի երկրորդ և երրորդ շրջադարձերի հատվածում ճշտել օդանավի ուղղությունը և վազքուղու շեմից համապատասխան հեռավորության վրա տեսնել այն, տեսադաշտում պահել վազքուղու շեմը և(կամ) այլ նշանակալի որոշակետեր, որոնք թույլ կտան օդաչուին ընդունել որոշում երրորդ շրջադարձը ավարտելու և վայրեջքի վերջնական փուլ անցնելու վերաբերյալ.

2) շրջանով թռիչքների կառավարման լույսերը կազմված են լույսերի հետևյալ խմբերից`

ա. լույսեր, որոնք ցուցանշում են վազքուղու առանցքագծի և(կամ) մոտեցման լույսերի շարունակությունը.

բ. լույսեր, որոնք ցուցանշում են վազքուղու շեմի դիրքը.

գ. լույսեր, որոնք ցուցանշում են վազքուղու ուղղությունը և դիրքը.

3) շրջանով թռիչքների կառավարման լույսերը հանդիսանում են մշտական ճառագայթման կամ առկայծիչ սպիտակ գույնի լույսեր, որոնց ինտենսիվությունը պետք է ապահովի դրանց տեսանելիությունը Աերոդրոմի շրջակայքում:



ԳԼՈՒԽ XI

ԿԱՌԱՄԱՏՈՒՅՑԱՅԻՆ ՏԵՍՈՂԱԿԱՆ ՄԻՋՈՑՆԵՐ



96. Կարգի իմաստով կառամատույցային տեսողական միջոցներ են համարվում` կառամատույցների լուսավորման լուսարձակները, տելեսկոպիկ շարժասանդուղքի հետ օդանավի կցման տեսողական համակարգը, կայանատեղում օդանավի մանևրման կառավարման լույսերը.

1) եթե Աերոդրոմը նախատեսված է գիշերային ժամերին շահագործման համար, ապա դրա կառամատույցը, օդանավերի հակասառցակալման ապահովման գոտին և մեկուսացված կայանատեղը պետք է ապահովված լինեն կառամատույցների լուսավորման լուսարձակներով.

2) կառամատույցի լուսավորման լուսարձակները պետք է տեղադրվեն այնպիսի գոտիներում և անկյունների տակ, որպեսզի բացառվի թռչող կամ գետնավարող օդանավերի օդաչուների, Աերոդրոմի կառավարման կետի կարգավարների, ինչպես նաև կառամատույցում օդանավերը սպասարկող անձնակազմի կուրացումը, միաժամանակ ապահովի կառամատույցի բոլոր սպասարկվող գոտիների համապատասխան լուսավորությունը.

3) վերը նշված պայմանները բավարարելու նպատակով առաջարկվում է կառամատույցի լուսավորությունն իրականացնել երկու և ավելի կողմերից.

4) կառամատույցի լուսավորման լուսարձակների ճառագայթային սպեկտրը պետք է ապահովի կառամատույցի մականշման գծանշանների գույների ճիշտ ցուցանշումը.

5) ըստ կառամատույցի գոտիների սահմանվում են լուսավորվածության հետևյալ արժեքները`

ա. օդանավերի կայանատեղերում` հորիզոնական հարթությունում – 20լկ., եթե միջին և նվազագույն ինտենսիվությունների հարաբերական գործակիցը չի գերազանցում 4:1, ուղղաձիգ հարթությունում – 20լկ.` գետնից 2մ բարձրության վրա.

բ. կառամատույցի այլ գոտիներում հորիզոնական հարթությունում լուսավորվածությունը պետք է համապատասխանի օդանավերի կայանատեղերի հորիզոնական հարթության լուսավորվածության 50%-ին.

6) եթե օդանավերի հակասառցակալման ապահովման գոտին գտնվում է վազքուղու անմիջական մոտակայքում և դրա լուսարձակային լուսավորումը կարող է կուրացնել օդաչուին, ապա կիրառվում են գոտու լուսավորման այլ միջոցներ:

97. Տելեսկոպիկ շարժասանդուղքի հետ օդանավի կցման տեսողական համակարգը (այսուհետ` Համակարգ) նախատեսվում է ապահովելու օդանավի ճշգրիտ կայանումը կայանատեղում` առանց այլընտրանքային միջոցների օգտագործման կամ ազդանշորդների աջակցման.

1) Համակարգի անհրաժեշտության գնահատման դեպքում հաշվի առնվող փաստեր են համարվում` օդանավերի քանակը և տիպը, եղանակային պայմանները, կառամատույցի վրա հատկացված մակերեսը և օդանավերի, ուղևորների շարժասանդուղքի և այլ սպասարկման սարքերի տեղաբաշխումը.

2) Համակարգը կազմվում է ազիմուտալ առբերման բլոկով և կայանման տեղի ցուցիչով, որոնք ապահովում են օդանավի ազիմուտալ առբերումը դեպի կայանատեղ և նշում են նրա կայանման տեղը.

3) Համակարգը կարող է օգտագործվել ցանկացած եղանակային և տեսանելիության պայմաններում, շրջակայքի լուսավորվածության և ծածկույթի ցանկացած վիճակի դեպքում` ինչպես ցերեկային, այնպես էլ գիշերային ժամերին.

4) Համակարգի կառավարման սխեման պետք է.

ա. օդաչուին ապահովի տեղեկատվությամբ ցուցիչներից մեկի կամ երկուսի անսարքության վերաբերյալ.

բ. կարողանա անջատել այն.

5) Համակարգը տեղադրվում է այնպես, որ ապահովվի օդանավի մանևրումը կայանատեղում, համաձայն կայանատեղի մականշանների.

6) ազիմուտալ առբերման բլոկը տեղադրվում է կայանատեղի առանցքագծի շարունակության վրա կամ շարունակությանը մոտ, այնպես, որ նրա ազդանշանները տեսանելի լինեն օդաչուներին կամ ծայրահեղ դեպքում օդաչուական խցիկի ձախ նստատեղը զբաղեցնող օդաչուին` տելեսկոպիկ շարժասանդուխքի հետ կցման մանևրի ամբողջ ընթացքում.

7) ազիմուտալ առբերման բլոկը պետք է ապահովի ձախ/աջ ուղղությունների միանշանակ կառավարում.

8) այն դեպքերում, երբ ազիմուտալ առբերումն իրականացվում է լուսաազդանշանների գույների փոփոխման միջոցով, կանաչ գույնն օգտագործվում է առանցքագծի նշման համար, իսկ կարմիրը՝ առանցքագծից շեղումները նշելու համար.

9) կայանման տեղի ցուցիչը տեղադրվում է ազիմուտալ առբերման բլոկի հետ կամ նրան բավական մոտ այնպես, որ օդաչուն կարողանա առանց գլուխը շրջելու հետևել Համակարգի ազդանշաններին.

10) կայանման տեղի ցուցիչը նշում է օդանավի կայանման տեղը և օդանավի անձնակազմին հուշում է օդանավի գետնավարման անհրաժեշտ արագություն: Արագության մասին տեղեկատվությունը պետք է տրամադրվի առնվազն 10մ հեռավորությունից սկսած.

11) այն դեպքերում, երբ կայանման տեղի նշումն իրականացվում է լուսաազդանշանների գույների փոխման միջոցով, կանաչ գույնը թույլատրում է օդանավերի գետնավարումը, իսկ կարմիրը նշում է, որ օդանավը գտնվում է կայանատեղում: Եթե մինչև կայանատեղ հեռավորությունը փոքր է, կարող է օգտագործվել երրորդ գույնը, կայանատեղի մոտիկ լինելը նախազգուշացնելու համար:

98. Կայանատեղում օդանավի մանևրման կառավարման լույսերը նախատեսվում են սահմանափակ տեսանելիության պայմաններում ծածկույթով կառամատույցում կամ հակասառցակալման ապահովման գոտում օդանավերի տեղավորումը հեշտացնելու համար, բացառությամբ, եթե դա ապահովվում է այլ միջոցներով.

1) կայանատեղում օդանավի մանևրման կառավարման լույսերը համատեղվում է օդանավի կայանատեղի մականշման գծանշանների հետ.

2) կայանատեղում օդանավի մանևրման կառավարման լույսերը, բացառությամբ կայանատեղը նշող լույսերի, հանդիսանում են մշտական ճառագայթման դեղին գույնի լույսեր, որոնք պետք է տեսանելի լինեն միայն այն կայանատեղի սահմաններում, որի համար դրանք նախատեսված են.

3) գետնավարման ուղու կորագծային հատվածներում լույսերը պետք է տեղադրվեն իրարից 7.5մ ոչ ավել հեռավորության վրա, իսկ ուղղագծային հատվածներում` 15մ ոչ ավել.

4) կայանատեղը նշող լույսերը հանդիսանում են մշտական ճառագայթման կարմիր գույնի միաուղղված լույսեր, որոնց ինտենսիվությունը պետք է համապատասխանի տեսանելիության և լուսավորվածության պայմաններին, որոնց դեպքում նախատեսվում է օգտագործել տվյալ կայանատեղը:

99. Եթե Աերոդրոմը շահագործվում է վազքուղու վրա 350մ ցածր տեսանելիության հեռավորության պայմաններում, Կարգի 32-րդ կետով սահմանված սպասման հրապարակները և(կամ) տեղերը պետք է ապահովվեն սպասման տեղի լույսերով.

1) սպասման տեղի լույսեր առաջարկվում է նախատեսել նաև այն Աերոդրոմներում, որոնք շահագործվում են վազքուղու վրա 350-550մ տեսանելիության հեռավորության պայմաններում.

2) սպասման տեղի լույսը տեղադրվում է երթևեկման համար նախատեսված գոտու աջ կողմից` եզրից 1.5մ (±0.5մ) հեռավորության վրա և հանդիսանում է միաուղղված լույս, որը տեսանելի է միայն սպասման տեղին մոտեցող տրանսպորտային միջոցի վարորդին.

3) սպասման տեղի լույսը կարող է լինել՝

ա. կարմիր և կանաչ լուսացույցի ձևով, որը համապատասխանաբար արգելում կամ թույլատրում է երթևեկումը և որի կառավարումն իրականացվում է օդային երթևեկության կառավարման մարմնի կողմից կամ

բ. առկայծվող կարմիր լուսարձակ, որի առկայծման հաճախականությունը պետք է կազմի 30-60 առկայծում մեկ րոպեում.

4) սպասման լույսի ինտենսիվությունը համապատասխանեցվում է տեղի պայմաններին:



ԳԼՈՒԽ XII

ՆՇԱՆՆԵՐ



100. Օդանավերի և տրանսպորտային միջոցների վերգետնյա երթևեկության կառավարումը և անվտանգությունն ապահովելու նպատակով Աերոդրոմներում պետք է նախատեսվի նշանների համակարգ, որի միջոցով օդաչուները կամ վարորդները կարող են որոշել իրենց գտնվելու վայրը և հետագա երթևեկման ուղղությունները:

101. Նշանները հանդիսանում են աերոնավիգացիոն տեսողական միջոցներ, որոնք ներկայացնում են մշտական կամ փոփոխական տեղեկատվություն կամ հրահանգ:

102. Փոփոխական տեղեկատվություն ներկայացնող նշանները նախատեսվում են այն դեպքերում, երբ՝ տեղեկատվությունը կամ հրահանգը նախատեսվում է ներկայացնել միայն որոշ ժամանակահատվածի համար և(կամ) տեղեկատվության կամ հրահանգի ներկայացման մասին որոշումն ընդունվում է օդային երթևեկության կառավարման մարմնի կողմից.

1) տեղեկատվության փոփոխման ժամանակահատվածը պետք է հնարավորության սահմաններում լինի կարճ և չգերազանցի 5 վայրկյանը.

2) փոփոխական տեղեկատվություն ներկայացնող նշանները որևիցէ տեղեկատվություն չպետք է ցուցանշեն, եթե դրանք չեն օգտագործվում կամ անսարք են:

103. Նշանները պետք է տեղադրվեն դյուրաբեկ ամրանների վրա և հնարավորության սահմաններում գետնից նվազագույն բարձրության վրա: Նշանների չափերը, ձևը և դրանց վրայի նշագրումները պետք է համապատասխանեն միջազգային ստանդարտներով սահմանված չափանիշերին:

104. Նշանները պետք է լինեն լուսավորվող, եթե դրանք նախատեսված են շահագործման հետևյալ պայմաններում՝ վազքուղու վրա տեսանելիության հեռավորությունը քիչ է 800մ կամ վազքուղին սարքավորված է և շահագործվում է գիշերային ժամերին կամ վազքուղին համարվում է «3» կամ «4» ծածկագրով նշված չսարքավորված վազքուղի և շահագործվում է գիշերային ժամերին:

Եթե նշանները նախատեսված են «1» կամ «2» ծածկագրով նշված չսարքավորված վազքուղիների համար, ապա դրանք պետք է լինեն առնվազն լուսաանդրադարձիչ:

105. Ըստ իրենց նշանակության նշանները դասակարգվում են երկու խմբի՝

1) հրահանգավորող, որոնց ներկայացվող տեղեկատվությունը կամ հրահանգը ենթակա են պարտադիր կատարման.

2) ցուցիչ, որոնց ներկայացվող տեղեկատվությունը նշում է օդանավի կամ տրանսպորտային միջոցի գտնվելու վայրը երթևեկման հնարավոր ուղիները:

106. Հրահանգավորող և ցուցիչ նշանների նշագրումներն իրականացվում են համապատասխանաբար սպիտակ գույնով կարմիր ֆոնի վրա և սև գույնով դեղին ֆոնի վրա:

107. Նշանները տեղադրվում են վազքուղու կամ ղեկուղու կողային եզրերում և եթե առկա է գծային մականշում, ապա դրա ուղղությամբ հետևյալ հեռավորությունների վրա՝

1) 5-11մ և 3-10մ համապատասխանաբար ղեկուղու և վազքուղու արհեստական ծածկույթի կողային եզրից, եթե վազքուղին նշված է «1» կամ «2» ծածկագրով.

2) 11-21մ և 8-15մ համապատասխանաբար ղեկուղու և վազքուղու արհեստական ծածկույթի կողային եզրից, եթե վազքուղին նշված է «3» կամ «4» ծածկագրով:



ԳԼՈՒԽ XIII

ԽՈՉԸՆԴՈՏՆԵՐԻ ՄԱԿԱՆՇՈՒՄՆԵՐԸ



108. Աերոդրոմի շրջանի օդային տարածքի վերելքի ընթացքում բարձրություն հավաքելու և վայրէջքի հարթությունների ներքին սահմանից 3000մ սահմաններում դրանց կամ անցումային և հորիզոնական հարթությունների մակերեսը հատող խոչընդոտները ենթակա են ցերեկային մականշման, իսկ եթե Աերոդրոմը շահագործվում է նաև գիշերային ժամերին, խոչընդոտներն ապահովվում են գիշերային մականշմաբ` լուսաազդանշանային միջոցներով:

109. Խոչընդոտի ցերեկային և գիշերային մականշումները կարող են չիրականացվել, եթե այն ստվերարկված է այլ խոչընդոտով:

110. Խոչընդոտի ցերեկային մականշումը կարող է չիրականացվել եթե`

ա. խոչընդոտի բարձրությունը գետնի մակերևույթի նկատմամբ չի գերազանցում 150մ և այն ցերեկային ժամերին լուսավորված է միջին ինտենսիվությամբ լույսերով.

բ. ցերեկային ժամերին խոչընդոտը լուսավորված է բարձր ինտենսիվությամբ լույսերով:

111. Խոչընդոտի գիշերային մականշում կարող է չիրականացվել, եթե խոչընդոտ է հանդիսանում լուսափարոս, որի լուսարձակի առկայությունն աերոնավիգացիոն ուսումնասիրությունների արդյունքում համարվում է բավարար:

112. Աերոդրոմի սահմաններում տեղակայված աերոնավիգացիոն լույսերը պետք է ապահովված լինեն ցերեկային մականշմամբ:

113. Ցերեկային և, եթե Աերոդրոմը շահագործվում է գիշերային ժամերին, նաև գիշերային մականշմամբ պետք է ապահովված լինեն`

1) թռիչքագծային լույսերի համակարգի խոչընդոտներից պաշտպանված հարթությունը գերազանցող խոչընդոտները` այն իրենից ներկայացնում է երկրաչափական սեղան վազքուղու շեմից համապատասխան հեռավորության վրա, որի չափերը և թեքությունները ներկայացված են Կարգի 89-րդ կետի աղյուսակում.

2) ղեկուղիների գոտիներում, կառամատույցում կամ օդանավերի կայանատեղերում գտնվող խոչընդոտները.

3) Կարգի 36-րդ կետում ներկայացված հարթություններից դուրս գտնվող, սակայն ծովի մակերևույթի նկատմամբ 150մ և ավելի բարձրություն ունեցող խոչընդոտները:

114. Խոչընդոտների մականշումն իրականացվում է գծանշման (ներկման) եղանակով: Խոչընդոտները կարող են չմականշվել, եթե իրենց ձևով, չափսերով և գույնով ցայտուն արտահայտված են շրջակա միջավայրում:

115. Խոչընդոտները պետք է մականշվեն արտահայտիչ գույներով` կարմիր-սպիտակ կամ նարնջագույն-սպիտակ: Եթե ուղղաձիգ մակերեսում խոչընդոտի ստվերագծի երկարությունը և լայնությունը քիչ է 1.5 մ-ից, խոչընդոտը կարող է մականշվել մեկ գույնով` կարմիր կամ նարնջագույն, ելնելով միջավայրի պայմաններից:

116. Ելնելով ձևից և չափսերից խոչընդոտները կարող են մականշվել վանդակաձև, հորիզոնական կամ ուղղաձիգ շերտագծերով.

1) եթե ուղղաձիգ մակերեսում խոչընդոտի ստվերագծի երկարությունը և լայնությունը հավասար կամ գերազանցում են 4.5մ, խոչընդոտը մականշվում է վանդակաձև կազմված ուղղանկյուններից, որոնց կողմերի չափսերը պետք լինեն ոչ պակաս 1.5մ և ոչ ավել 4.5մ-ից.

2) եթե ուղղաձիգ մակերեսում խոչընդոտի ստվերագծի կողմերից մեկը (երկարությունը կամ լայնությունը) գերազանցում է 1.5 մետրը, իսկ մյուսը` քիչ է 4.5մ-ից կամ խոչընդոտն իրենից ներկայացնում է կարկասային կառույց, մականշումն իրականացվում է շերտագծերով.

3) շերտագծերը գծանշվում են ուղղաձիգ` խոչընդոտի առավել մեծ կողմի նկատմամբ և դրանց լայնությունը պետք է լինի տվյալ կողմի 1/7-ի սահմաններում.

4) խոչընդոտների անկյունները կամ եզրերը մականշվում են ընտրված գույնի մուգ երանգներով:

117. Եթե գործնականում խոչընդոտների գծանշում իրականացնելն անհնար է, խոչընդոտները կարող են մականշվել դրոշակներով կամ տեղանիշերով.

1) դրոշակները տեղադրվում են խոչընդոտի կամ դրա առավելագույն բարձր կետի շուրջը: Եթե դրոշակներն օգտագործվում են երկարավուն խոչընդոտների մականշման համար, դրանք տեղադրվում են իրարից առնվազն 15մ հեռավորության վրա.

2) դրոշակները կարող են լինել միաերանգ նարնջագույն կամ երկերանգ` կազմված երկու` նարնջագույն և սպիտակ եռանկյունաձև մասերից: Դրոշակների յուրաքանչյուր կողմի չափերը պետք է լինեն ոչ պակաս 0.6 մ-ից.

3) տեղանիշերը խոչընդոտների վրա կամ դրանց շրջակայքում պետք է տեղադրվեն այնպես, որպեսզի ընդհանուր պատկերացում տան դրանց ձևի և չափերի մասին և պարզ եղանակին երկնքից և գետնից տեսանելի լինեն համապատասխանաբար 1000մ և 300մ հեռավորությունների վրա.

4) էլեկտրահաղորդագծերի վրա տեղադրվող տեղանիշերը պետք է լինեն գնդաձև առնվազն 60սմ տրամագծով: Ըստ տրամագծի մեծության տեղանիշերը տեղակայվում են հետևյալ հեռավորությունների վրա`

ա. 30մ, եթե տեղանիշի տրամագիծը հավասար է 60սմ.

բ. 35մ, եթե տեղանիշի տրամագիծը հավասար է 80սմ.

գ. 40մ, եթե տեղանիշի տրամագիծը հավասար է 130սմ.

5) տեղանիշերը կարող են լինել միաերանգ` սպիտակ, կարմիր կամ նարնջագույն:

118. Խոչընդոտների գիշերային մականշումն իրականացվում է արգելափակիչ ցածր, միջին կամ բարձր ինտենսիվության լույսերով: Ըստ նշանակության արգելափակիչ լույսերը դասակարգվում են` «A» (Էյ) և «B» (Բի) տիպերի լույսերի, որոնք տեղադրվում են անշարժ խոչընդոտների վրա, «C» (Սի) տիպի լույսերի, որոնք տեղադրվում են շարժական խոչընդոտների (տրանսպորտային միջոցներ) վրա և «D» (Դի) տիպերի լույսերի, որոնք տեղադրվում են օդանավերն ուղեկցող մեքենաների վրա.

1) երկարավուն և գետնի մակերևույթի նկատմամբ մինչև 45մ բարձրությամբ խոչընդոտները մականշվում են «A» (Էյ) կամ «B» (Բի) տիպի ցածր ինտենսիվության լույսերով: Եթե անհրաժեշտ է խոչընդոտի հատուկ մականշում, օգտագործվում են «A» (Էյ) կամ «B» (Բի) տիպի միջին կամ բարձր ինտենսիվության լույսեր.

2) Աերոդրոմի տարածքում շահագործվող շարժական խոչընդոտները, բացառությամբ օդանավերի, մականշվում են «C» (Սի) տիպի ցածր ինտենսիվության լույսերով.

3) երկարավուն և գետնի մակերևույթի նկատմամբ 45մ ավել բարձրությամբ խոչընդոտները մականշվում են «A»(Էյ) կամ «B»(Բի) տիպի միջին ինտենսիվության լույսերով.

4) գետնի մակերևույթի նկատմամբ 150մ ավել բարձրությամբ խոչընդոտները մականշվում են «A»(Էյ) տիպի բարձր ինտենսիվության լույսերով.

5) «B»(Բի) տիպի բարձր ինտենսիվության լույսերով մականշվում են գետնի մակերևույթի նկատմամբ 45մ ավել բարձրությամբ խոչընդոտները և էլեկտրահաղորդագծերի հենասյուները.

6) «A» (Էյ) կամ «B» (Բի) տիպի բարձր ինտենսիվության լույսերը կարող են փոխարինվել «B»(Բի) կամ «C» (Սի) տիպի միջին ինտենսիվության լույսերով, եթե գիշերային ժամերին դրանց օգատագործումն Աերոդրոմի շրջանում (10000մ շառավիղով) կարող է շլացնել օդաչուներին.

7) արգելափակիչ լույսերը տեղադրվում են հնարավորինս մոտ խոչընդոտի առավել բարձր կետին այնպես, որպեսզի նշվեն Կարգի ենթահավելվածի 3-րդ գլխում ներկայացված հարթությունները գերազանցող խոչընդոտի հատվածները.

8) եթե գետնի մակերևույթի նկատմամբ խոչընդոտի բարձրությունը գերազանցում է 45մ, պետք է տեղադրվեն լրացուցիչ արգելափակիչ լույսեր` միջանկյալ մակարդակների և իրարից հավասար հեռավորությունների վրա: Եթե խոչընդոտի բարձրությունը կազմում է 45-105մ, արգելափակիչ լույսերը տեղադրվում են 52մ ոչ ավել հեռավորությունների վրա, իսկ եթե գերազանցում է 105մ` 105մ ոչ ավել հեռավորությունների վրա.

9) յուրաքանչյուր մակարդակի վրա տեղակայվող արգելափակիչ լույսերի քանակը պետք է ապահովի խոչընդոտի մականշումը բոլոր ուղղություններով և տա ընդհանուր պատկերացում խոչընդոտի ձևի ու չափսերի մասին.

10) ծխնելույզների վրա արգելափակիչ լույսերը տեղադրվում են այնպես, որպեսզի բացառվի լուսարձակների աղտոտումը.

11) եթե երկարավուն կամ իրար մոտ տեղակայված խոչընդոտները մականշվում են ցածր ինտենսիվության լույսերով, դրանց միջև հեռավորությունը չպետք է գերազանցի 45մ, իսկ միջին ինտենսիվության լույսերով մականշման դեպքում` 90մ:

119. Ելնելով արգելափակիչ լույսերի տեղադրման բարձրությունից, սահմանվում են լուսարձակների հետևյալ անկյունները հորիզոնական հարթության նկատմամբ` մինչև 92մ -30⁰, 92-121 մ -20⁰, 122 - 151մ -10⁰, 151մ ավել - 0 ⁰.

1) ըստ տիպերի և ինտենսիվության արգելափակիչ լույսերը կարող են լինել մշտական լուսարձակման կամ առկայծիչ և չորս գույնի` կարմիր, սպիտակ, դեղին, կապույտ`

ա. «A»(Էյ) կամ «B»(Բի) տիպի ցածր ինտենսիվության լույսերը հանդիսանում են կարմիր գույնի մշտական լուսարձակման լույսեր.

բ. «C» (Սի) տիպի ցածր ինտենսիվության լույսերը հանդիսանում են դեղին կամ կապույտ գույնի առկայծիչ լույսեր.

գ. «D» (Դի) տիպի ցածր ինտենսիվության լույսերը հանդիսանում են դեղին գույնի առկայծիչ լույսեր.

դ. «A» (Էյ) տիպի միջին ինտենսիվության լույսերը հանդիսանում են սպիտակ գույնի առկայծիչ լույսեր.

ե. «B» (Բի) տիպի միջին ինտենսիվության լույսերը հանդիսանում են կարմիր գույնի առկայծիչ լույսեր.

զ. «C» (Սի) տիպի միջին ինտենսիվության լույսերը հանդիսանում են կարմիր գույնի մշտական լուսարձակման լույսեր.

է. «A» (Էյ) կամ «B» (Բի) տիպի բարձր ինտենսիվության լույսերը հանդիսանում են սպիտակ գույնի առկայծիչ լույսեր:

120. Տելեսկոպիկ շարժասանդուղքի եզրագծերը մականշվում են ցածր ինտենսիվության կարմիր գույնի մշտական լուսարձակող լույսերով:



ԳԼՈՒԽ XIV

ԱԵՐՈԴՐՈՄԻ ԷՆԵՐԳԱՄԱՏԱԿԱՐԱՐՄԱՆ ՀԱՄԱԿԱՐԳԸ



121. Թռիչքների անվտանգության ապահովման նպատակով Աերոդրոմում տեղակայված աերոնավիգացիոն համակարգերը պետք է ապահովված լինեն անխափան էներգամատակարարմամբ:

Տեսողական միջոցների էներգամատակարարման համակարգը պետք է բացառի օդանավի օդաչուի և Աերոդրոմում տեղակայված տեսողական կողմնորոշիչների միջև կապի ընդհատումը կամ տեղեկատվությունների աղավաղված ներկայացումը:

122. Կարգի 121-րդ կետում սահմանված պայմանների ապահովման նպատակով տեսողական միջոցների էներգամատակարարման համակարգը պետք է ապահովված լինի էներգասնուցման պահուստային էներգաաղբյուրներով: Որպես պահուստային էներգաաղբյուրներ կարող են օգտագործվել՝

1) էներգասնուցման առանձնացված անկախ հաղորդահամակարգ` հաղորդագիծ և ավտոնոմ ենթակայան.

2) պահուստային էլեկտրաագրեգատներ (դիզել-գեներատորներ) կամ էլեկտրաէներգիայի քիմիական աղբյուրներ (կուտակիչներ):

123. Պահուստային և հիմնական էներգաաղբյուրների միացումներն էներգակիրներին պետք է ապահովեն պահուստային էներգաաղբյուրների ավտոմատ միացումը` հիմնական էներգաաղբյուրի խափանման դեպքում:

124. Աերոդրոմի լուսաազդանշանային և էներգամատակարարման համակարգերի կառավարման սխեմաները պետք է ապահովված լինեն վերահսկման համակարգով, որը վթարների կամ խափանումների ժամանակ ավտոմատ ձևով լուսաազդարարում է դրանց մասին օդայն երթևեկության կառավարման մարմիններին և նշված համակարգերը սպասարկող ծառայություններին:

Ավտոմատ լուսաազդարարման ժամանակը տեսողական միջոցների համար, բացառությամբ «Կանգնիր» գծի լույսերից, չպետք է գերազանցի 5 վայրկյանից, իսկ «Կանգնիր» գծի լույսերի համար` 2 վայրկայնից:

125. Լուսաազդանշանային համակարգի էներգասնուցման ընդհատումների և էներգաաղբյուրների (հիմնական և պահուստային) ավտոմատ փոխարկումների թույլատրելի առավելագույն տևողությունները ներկայացված են հետևյալ աղյուսակում`



Վազքուղու կարգախումբը	Լուսաազդանշանային համակարգի ենթահամակարգերը	Էներգասնուցման ընդհատման առավելագույն ժամանակը
Սարքավորված ոչ ճշգրիտ վայրէջքի համար	Մոտեցման լույսեր	15վ
	Վայրէջքագծային լույսեր	15վ
	Վայրէջքային լույսեր	15վ
	Մուտքային լույսեր	15վ
	Սահմանափակիչ լույսեր	15վ
	Արգելափակիչ լույսեր	15վ
Ճշգրիտ վայրէջքի համար սարքավորված I- ին կարգախմբի	Մոտեցման լույսեր	15վ
	Վայրէջքային լույսեր	15վ
	Վայրէջքագծային լույսեր	15վ
	Մուտքային լույսեր	15վ
	Սահմանափակիչ լույսեր	15վ
	Ղեկուղու լույսեր	15վ
	Արգելափակիչ լույսեր	15վ
Ճշգրիտ վայրէջքի համար սարքավորված II/III-րդ կարգախմբերի	Վազքուղու շեմից 300մ հեռավորության վրա տեղակայված մոտեցման լույսեր	1 վ
	Մոտեցման լույսերի ենթահամակարգի մնացած լույսեր	15վ
	Արգելափակիչ լույսեր	15վ
	Վայրէջքագծային լույսեր	15վ
	Մուտքային լույսեր	1 վ
	Սահմանափակիչ լույսեր	1 վ
	Վայրեէջքային գոտու լույսեր	1 վ
	«Կանգնիր» նշանների լույսեր	1 վ
	Ղեկուղու լույսեր	15վ
	Վայրէջքային լույսեր	15վ
800մ պակաս տեսանելիության պայմանների համար նախատեսված վազքուղի	Սահմանափակիչ լույսեր	15վ
	Վայրեէջքային գոտու լույսեր	1 վ
	«Կանգնիր» նշանների լույսեր	1 վ
	Ղեկուղու լույսեր	15վ
	Արգելափակիչ լույսեր	15վ



որտեղ` չսարքավորված վազքուղիների համար էներգասնուցման ընդհատումների առավելագույն ժամանակները պետք է հնարավորության սահմաններում հասցվեն նվազագույնի:

126. Եթե լուսաազդանշանային համակարգն ապահովված չէ էներգասնուցման պահուստային էներգաաղբյուրներով, ապա Աերոդրոմում պետք է նախատեսվի վթարային լուսաազդանշանային համակարգ, որն էներգասնուցման խափանման դեպքում հնարավոր կլինի տեղադրել առնվազն վազքուղու վրա և որի համալրվածությունը և տեղադրման սխեման պետք է համապատասխանի չսարքավորված վազքուղիների լուսաազդանշանային համակարգին:

127. Տեսողական միջոցներից բացի պահուստային էներգասնուցմամբ պետք է ապահովված լինեն նաև Աերոդրոմային հետևյալ միջոցները և համակարգերը՝

1) խոչընդոտների արգելափակիչ լույսերը.

2) օդերևութաբանական սարքավորումները.

3) Աերոդրոմի պարագծային ցանկապատի լուսավորության համակարգը.

4) կառամատույցի լուսավորության համակարգը.

5) օդանավերի մեկուսացված կայանատեղի լուսարձակները.

6) օդանավերի վերգետնյա էներգասնուցման համակարգը:

128. Աերոդրոմի էներգամատակարարման համակարգի կառավարման սխեման պետք է ապահովի վթարների և խափանումների ավտոմատ լուսաազդարարումը, ընդ որում տեսողական միջոցների համար, բացառությամբ «Կանգնիր» գծի լույսերից, դրա ժամանակը չպետք է գերազանցի 5 վայրկյանից, իսկ «Կանգնիր» գծի լույսերի համար` 2 վայրկյանից:



ԳԼՈՒԽ XV

ԱԵՐՈԴՐՈՄՆԵՐՈՒՄ ՎԹԱՐԱՓՐԿԱՐԱՐԱԿԱՆ ԵՎ ՀԱԿԱՀՐԴԵՀԱՅԻՆ

ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՄԻՋՈՑԱՌՈՒՄՆԵՐԻ ԱՊԱՀՈՎԱՈՒՄԸ



129. Աերոդրոմները պետք է ապահովված լինեն վթարափրկարարական և հրշեջ միջոցներով: Ըստ վթարափրկարարական և հակահրդեհային անվտանգության ապահովման մակարդակի Աերոդրոմները դասակարգվում են 10 կատեգորիաների, որոնք սահմանվում են ելնելով Աերոդրոմում շահագործվող օդանավերի հիմնամասի առավելագույն չափերի (երկարություն, լայնություն) համապատասխան` համաձայն հետևյալ աղյուսակի`





Եթե օդանավի հիմնամասի առավելագույն երկարությունը և լայնությունը չեն համապատասխանում սույն կետի աղյուսակում ներկայացված ցուցանիշներին` լայնությունը գերազանցում է սահմանված մեծությունը, Աերոդրոմի կատեգորիան ընտրվում է մեկ աստիճան բարձր առավելագույն երկարությամբ ընտրված կատեգորիայի նկատմամբ:

130. Աերոդրոմը պետք է ապահովված լինի հիմնական և լրացուցիչ հրդեհաշիջման նյութերով.

1) հիմնական հրդեհաշիջման նյութեր են համարվում`

ա. փրփուրը, որը պետք է համապատասխանի «A»(Էյ) որակի նվազագույն բնութագրերին.

բ. փրփուրը, որը պետք է համապատասխանի «B»(Բի) որակի նվազագույն բնութագրերին.

գ. սույն ենթակետի «ա» և «բ» պարբերությունում նշված նյութերի զուգակցումը.

2) լրացուցիչ նյութեր են համարվում չոր փոշենման նյութերը, որոնք նախատեսված են ածխաջրածնային հրդեհների մարման համար.

3) լրացուցիչ նյութերին ներկայացվող որակային պահանջները սահմանված են Ստանդարտացման Միջազգային Կազմակերպության (ԻՍՕ) կողմից:

131. Աերոդրոմի կատեգորիային համապատասխան սահմանվում են լրացուցիչ հրդեհաշիջման նյութերի և փրփուրագոյացման համար անհրաժեշտ ջրի քանակները, որոնցով պետք է ապահովված լինեն Աերոդրոմի վթարափրկարար և հրշեջ տրանսպորտային միջոցները և որոնց նվազագույն քանակները ներկայացված են հետևյալ աղյուսակում`



Աերոդրոմի կատեգորիան	«A» որակի փրփուր			«B» որակի փրփուր			Լրացուցիչ  նյութ (կգ)
	Ջուր (լ)	Փրփուրի ծախս (լ/ր)		Ջուր (լ)	Փրփուրի ծախս (լ/ր)
1	350	350		230	230		45
2	1000	800		670	550		90
3	1800	1300		1200	900		135
4	3600	2600		2400	1800		180
5	8100	4500		5400	3000		225
6	11800	6000		7900	4000		225
7	18200	7900		12100	5300		450
8	27300	10800		18200	7200		450
9	36400	13500		24300	9000		450
10	48200	16600		32300	11200		450



1) առաջին և երկրորդ կատեգորիայի Աերոդրմներում թույլատրվում է լրացուցիչ հրդեհաշիջման նյութերի սահմանված քանակը ամբողջությամբ փոխարինել ջրով.

2) երրորդից բարձր կատեգորիայի Աերոդրմներում հրդեհաշիջման նյութերը թույլատրվում է փոխարինել ջրով` սահմանված քանակի մինչև 30% չափով.

3) հրդեհաշիջման նյութերը ջրով փոխարինման դեպքերում պետք է ապահովվեն հետևյալ հարաբերակցությունները`

ա.1կգ հրդեհաշիջման նյութը – 1.0լ ջուր` «A» (Էյ) որակի փրփուրագոյացման համար.

բ. 1կգ հրդեհաշիջման նյութը – 0.66լ ջուր` «B» (Բի ) որակի փրփուրագոյացման համար:

132. Աերոդրոմի վթարափրկարար և հրշեջ տրանսպորտային միջոցները պետք է ապահովված լինեն փրփուրագոյացուցիչ խտանյութերով, որոնց քանակը պետք է համապատասխանի Կարգի 131-րդ կետի աղյուսակով սահմանված ջրի քանակի չափին, ինչպես նաև հիմնական և լրացուցիչ հրդեհաշեջ նյութերի պահուստային պաշարներով` սահմանված քանակների 200%-ի չափով:

133. Փրփուրի ծախսի չափաքանակները սահմանված են Կարգի 131-րդ կետի աղյուսակով:

134. Հրշեջփրկարարական հաշվարկները և տրանսպորտային միջոցներն Աերոդրոմ շահագործողի կողմից ապահովվում են վթարափրկարարական կայանով, որն Աերոդրոմի տարածքում տեղադրվում է այնպես, որ թռիչքադաշտը լինի առավելագույն չափով տեսանելի և հրշեջփրկարարական հաշվարկների բացազատման ժամանակը վազքուղու յուրաքանչյուր վերջնագոտի եղանակի բարենպաստ պայմաններում (չոր, բավարար տեսանելիություն) չգերազանցի 3 րոպե` առաջին հաշվարկի համար և 4 րոպե` հաջորդ հաշվարկների համար.

1) Կարգի իմաստով բացազատման ժամանակ է համարվում առաջին կանչի պահից մինչև այն պահը, երբ հաշվարկի կողմից արդեն իսկ օգտագործվել է փրփուրի սահմանված ծախսի առնվազն 50%-ը.

2) եթե մեկ վթարափրկարարական կայանով հնարավոր չէ ապահովել սույն կետի առաջին ենթակետով սահմանված ժամանակահատվածները` Աերոդրոմում պետք է նախատեսվեն լրացուցիչ վթարափրկարարական կայաններ:

135. Աերոդրոմներում անհրաժեշտ է նախատեսել վթարային մերձատար ճանապարհներ, որոնց ծածկույթը պետք է ապահովի առավել ծանր հրշեջ միջոցների շահագործումը.

վազքուղուց 90մ սահմաններում վթարային մերձատար ճանապարհների ծածկույթի որակը պետք է բացառի վազքուղու աղտոտումը:

136. Վթարափրկարարական կայանը(ները), հրշեջփրկարարական հաշվարկները և տրանսպորտային միջոցները պետք է ապահովված լինեն կապի (հեռախոսային, ռադիո) և ազդարարման միջոցներով:

137. Աերոդրոմը պետք է ապահովված լինի հրշեջփրկարարական տրանսպորտային միջոցների հետևյալ նվազագույն քանակներով` 1-ից-5-րդ կատեգորիաների վազքուղիների համար` 1 հատ, 6-րդ և 7-րդ կատեգորիաների վազքուղիների համար` 2 հատ, 8-ից–10-րդ կատեգորիաների վազքուղիների համար` 3 հատ:





Ենթահավելված 1 Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգի























































Ենթահավելված 2 Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգի Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչության պետ



_____________________________________

( ղեկավարի անուն, ազգանուն )



Հ Ա Յ Տ



Խնդրում եմ____________________________________________________սեփականության

(օդանավակայանի /աերոդրոմի սեփականատիրոջ անվանումը)

 իրավունքով պատկանող__________________________________________աերոդրոմին տալ

(օդանավակայանի /աերոդրոմի անվանումը)

«ԱԵՐՈԴՐՈՄԻ ՍԵՐՏԻՖԻԿԱՏ»:

Սահմանված կարգի համաձայն կից ներկայացվում են հետևյալ փաստաթղթերը՝

1._________________________________________________________________________

2._________________________________________________________________________

3._________________________________________________________________________

____________________________                                                   _____________________

                 (ղեկավարի ստորագրությունը)                                                                                                (ղեկավարի Ա.Ա.)



Հայտը տպագրվում է Աերոդրոմը

շահագործողի ձևաթղթի վրա





Ենթահավելված 3 Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգի



Պ Ա Ր Տ Ա Վ Ո Ր Ա Գ Ի Ր



Սույնով հաստատում եմ, որ _____________________________աերոդրոմի և այնտեղ

                                                                     (օդանավակայանի /աերոդրոմի անվանումը)

տեղադրված ու շահագործվող համակարգերի ցուցանիշները համապատասխանում են միջազգային ստանդարտներով սահմանված շափանիշերին և



ՊԱՐՏԱՎՈՐՎՈՒՄ ԵՄ՝



1. Աերոդրոմը և այնտեղ տեղադրված ու շահագործվող համակարգերը պահպանել և շահագործել միջազգային ստանդարտներով սահմանված և «Աերոդրոմի ձեռնարկում» ներկայացված չափանիշներին համաձայն:

2. Ապահովել Աերոդրոմի և այնտեղ տեղադրված ու շահագործվող համակարգերի փաստացի և աերոնավիգացիոն տեղեկագրում հրապարակված ցուցանիշների համապատասխանությունը:

3. Աերոդրոմի և այնտեղ տեղադրված ու շահագործվող համակարգերի փաստացի ցուցանիշների և միջազգային ստանդարտներով սահմանված ու «Աերոդրոմի ձեռնարկում» ներկայացված չափանիշերի միջև անհամապատասխանության դեպքում, թռիչքների անվտանգությունն ապահովելու նպատակով կիրառել անհրաժեշտ սահմանափակումներ և այդ մասին տեղեկացնել Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչությանը:

______________________________________________________________________

(պարտավորագիրը ներկայացնողի պաշտոնը)

 ______________________________________________________________________________

(պարտավորագիրը ներկայացնողի Ա.Ա.)

______________________________________________________________________

(պարտավորագիրը ներկայացնողի ստորագրությունը)

Կ.Տ.



Ենթահավելված 4 Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգի Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչության պետ





Ենթահավելված 5 Լեռնային Ղարաբաղի Հանրապետության միջազգային և ներքին օդանավակայանների աերոդրոմների սերտիֆիկացման կարգի Լեռնային Ղարաբաղի Հանրապետության կառավարությանն առընթեր քաղաքացիական ավիացիայի վարչության պետ



___________________________________

(ղեկավարի անուն, ազգանուն)



Հ Ա Յ Տ



Խնդրում եմ __________________________________________________սեփականության

(օդանավակայանի /աերոդրոմի/ սեփականատիրոջ անվանումը)



իրավունքով պատկանող________________________________________աերոդրոմին տալ

(օդանավակայանի /աերոդրոմի/ անվանումը)



միջազգային ստանդարտներով սահմանված____________________________կարգախումբ:

(կարգախմբի աստիճանը)



Սահմանված կարգի համաձայն կից ներկայացվում են հետևյալ փաստաթղթերը՝

1._______________________________________________________________________

2. ______________________________________________________________________

3._______________________________________________________________________



___________________________                            _______________________________

                    (ղեկավարի Ա.Ա.)                                                                             (ղեկավարի ստորագրությունը)



Հայտը տպագրվում է Աերոդրոմը

շահագործողի ձևաթղթի վրա
